Tesla Model S (2015) – skrzynka bezpieczników
Tesla Model S (2015) – schemat skrzynki bezpieczników
Rok produkcji: 2015.

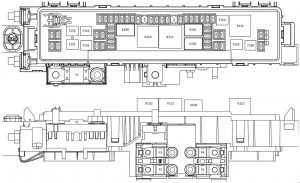

Skrzynka bezpieczników w komorze silnika
| Nr | Amp [A] | Opis |
| F1 | 250 | Wejście DCDC |
| F2 | 60 | Wspomaganie kierownicy |
| F3 | – | – |
| F4 | 125 | Doprowadzenie do kabiny |
| F100 | 5 | Moduł syreny i włamań |
| F101 | 15 | Kamera wspomagająca kierowcę do przodu |
| F102 | – | – |
| F103 | 25 | Zawory ABS |
| F104 | 5 | Czujnik akumulatora |
| F105 | – | – |
| F106 | – | – |
| F107 | 5 | Falownik, tył |
| F108 | 5 | Drive Rail Sense |
| F109 | 10 | Park Assist |
| F110 | 5 | Moduł kontroli ograniczeń |
| F111 | – | – |
| F112 | 5 | Systemy komfortu w kabinie |
| F113 | 10 | Nagrzewnica powietrza w kabinie |
| F114 | 10 | Kontroler termiczny, wloty, podgrzewacz akumulatora |
| F115 | – | – |
| F116 | 10 | Grupa kontroli ciała 1 |
| F117 | 10 | Elementy sterujące – zawory zawieszenia pneumatycznego |
| F118 | – | – |
| F120 | – | – |
| F121 | – | – |
| F122 | 15 | Pompa płynu chłodzącego 3 |
| F123 | 15 | Pompa płynu chłodzącego 2 |
| F124 | 10 | Odmrażanie wycieraczek przedniej szyby |
| F125 | 10 | Moc stycznika |
| F126 | – | – |
| F127 | – | – |
| F130 | 15 | Radar wspomagający kierowcę |
| F131 | – | – |
| F132 | 5 | Falownik, przód |
| F133 | – | – |
| F134 | – | – |
| F135 | 10 | Odmgławianie kamery wspomagającej kierowcę |
| F136 | 15 | Pompa płynu chłodzącego 4 |
| F137 | 15 | Pompa płynu chłodzącego 1 |
| F138 | 30 | Siatka odszraniania z tyłu |
| F139 | – | – |
| F140 | – | – |
| F141 | – | – |
| F142 | 15 | Kontrola bezpieczeństwa i klaksony |
| F143 | 30 | Grupa kontroli ciała 2 |
| F144 | 20 | Reflektory |
| F145 | 25 | Oświetlenie zewnętrzne |
| F150 | 40 | Wentylator skraplacza, lewy |
| F151 | 50 | Silnik pompy ABS |
| F152 | – | – |
| F153 | – | – |
| F154 | 40 | Sprężarka zawieszenia pneumatycznego |
| F155 | 40 | Wentylator skraplacza, prawy |
| F156 | 40 | iBoost (wspomaganie hamowania) |
| F160 | 30 | Dmuchawa kabiny |
| F161 | – | – |
| Przekaźnik | ||
| K100 | – | |
| K101 | Grupa szyn HVAC 1 | |
| K102 | Siatka odszraniania z tyłu | |
| K110 | Szyna napędowa | |
| K111 | Szyna HVAC | |
| K112 | Kontroler zawieszenia pneumatycznego | |

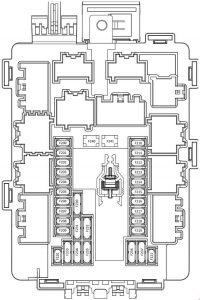

Skrzynka bezpieczników w przedziale pasażerskim
| Nr | Amp [A] | Opis |
| F200 | 5 | Moduł gniazda pamięci |
| F201 | 25 | Silnik podnośnika szyby, lewy tył |
| F202 | 15 | Akcesoria 12V |
| F203 | – | – |
| F204 | 25 | Silnik podnośnika szyby, prawy przód |
| F205 | 25 | Silnik podnośnika szyby, lewy przód |
| F206 | 25 | Szyberdach |
| F207 | 15 | Wyjście akcesoriów 12V |
| F208 | – | – |
| F209 | – | – |
| F210 | 30 | Elektryczna winda załadowcza |
| F211 | 25 | Silnik podnośnika szyby, prawy tył |
| F212 | 30 | Elektryczny hamulec postojowy (główny) |
| F213 | 20 | Elektryczny hamulec postojowy (nadmiarowy) |
| F214 | – | – |
| F215 | 10 | Ogrzewanie kierownicy |
| F216 | – | – |
| F217 | 20 | Wysokiej jakości wzmacniacz audio |
| F218 | 20 | Podstawowy wzmacniacz audio |
| F2019 | 5 | Oświetlenie schowka na rękawiczki, diagnostyka |
| F220 | 5 | Przełącznik pedału hamulca |
| F221 | 5 | System zarządzania baterią |
| F230 | 15 | Podgrzewacz siedzenia, drugi rząd, prawy |
| 15 | – | |
| F231 | 15 | Podgrzewacz siedzenia, drugi rząd, lewy |
| 15 | Podgrzewacz siedzenia, drugi rząd, środkowy | |
| F232 | 15 | Podgrzewacz siedzenia, pierwszy rząd, lewy |
| 15 | Podgrzewacz siedzenia, pierwszy rząd, prawy | |
| F233 | 10 | Elementy sterujące drzwiami, lewe, klamka drzwi lewy przód |
| 10 | Elementy sterujące drzwiami, prawe, klamka drzwi, prawy przód | |
| F234 | 5 | Klamka drzwi, lewa tylna |
| 5 | Klamka drzwi, prawy tył | |
| F235 | 10 | Wyświetlacz bramki / środka |
| 10 | Systemy ładowania | |
| F236 | 5 | Kąt skrętu / kolumna |
| 5 | Radio, światła próżności, lusterko wsteczne | |
| F237 | 5 | Klaster instrumentów |
| 5 | iBooster | |
| F240 | 30 | Silniki siedzenia, prawy przód |
| F241 | 30 | Silniki siedzenia, lewy przód |
