Suzuki Jimny (1998-2017) – skrzynka bezpieczników
Suzuki Jimny – schemat skrzynki bezpieczników
Rok produkcji: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017.
Komora silnika
W Suzuki Jimny z silnikami benzynowymi znajduje się po lewej stronie obok akumulatora. W silnikach wysokoprężnych – po prawej stronie.

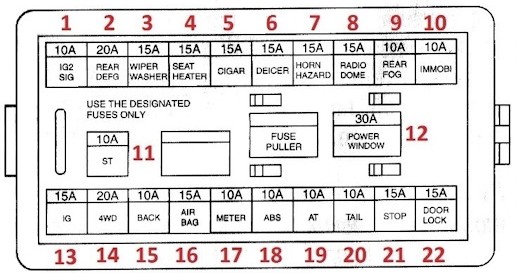

Typ 1
Opis
| 1 | 80A WATT (akumulator, generator) |
| 2 | 50A ABS (moduł ABS) |
| 3 | 60A IG (przełącznik zapłonu) |
| 4 | 30A (oświetlenie itp. – obwód bloku montażowego w kabinie) |
| 5 | 30A (oświetlenie itp: – obwód bloku montażowego w kabinie) |
| 6 | 15A HEAD L (zestaw wskaźników, lewy reflektor) |
| 7 | 15A HEAD R (prawy reflektor) |
| 8 | 15A F1 (przekaźnik główny) |
| 9 | 15А А / С (przekaźnik i elektryczny wentylator skraplacza) |
Typ 2
Opis
| 1 | 50A Stacyjka |
| 2 | Silnik ABS 40A |
| 3 | 40A Stacyjka |
| 4 | 30A Salenoid ABS |
| 5 | 15A Układ sterowania silnikiem |
| 6 | 15A Lewy reflektor |
| 7 | 15A Prawy reflektor |
| 8 | 50A Skrzynka bezpieczników w przedziale pasażerskim |
| 9 | 15A Przednie światła przeciwmgielne |
| 10 | Wentylator 20A |
| 11 | 30A Stranger |
| 12 | Klimatyzator 20A |
- R1 – Przekaźnik pompy paliwa
- R2 – Przekaźnik silnika wentylatora skraplacza klimatyzatora
- R3 – Przekaźnikowy system zarządzania silnikiem

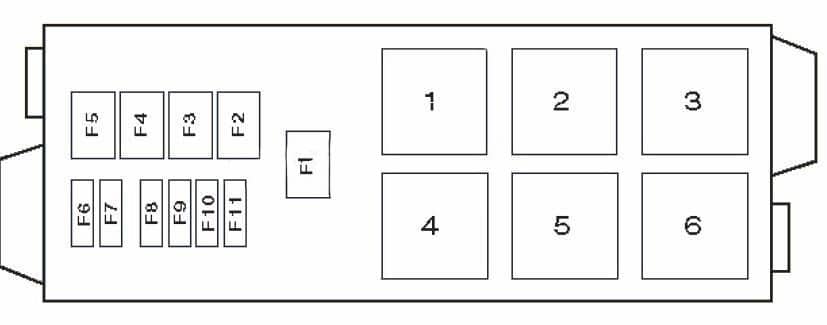

Typ 3
Opis
| 1 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| 2 | |
| 3 | |
| 4 | Przekaźnik nagrzewnicy płynu chłodzącego |
| 5 | |
| 6 | Przekaźnik sterujący silnika |
| F1 | (80A) Generator |
| F2 | (30A) Silnik wentylatora chłodzącego |
| F3 | (50A) układ ABS |
| F4 | (60A) |
| F5 | (60A) Obwody blokady zapłonu |
| F6 | (15A) Reflektor lewy |
| F7 | (15A) Reflektor prawy |
| F8 | (20A) Silnik dmuchawy nagrzewnicy |
| F9 | (30A) Rozrusznik |
| F10 | (30A) ECM |
| F11 | (15A) Sprzęgło magnetyczne sprężarki klimatyzacji |
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy.
Typ 1
Opis
| F1 | 10A Silnik dmuchawy nagrzewnicy |
| F2 | 15A / 20A Podgrzewana tylna szyba |
| F3 | 15A Środek czyszczący, myjka do szkła |
| F4 | 15A Podgrzewane siedzenia |
| F5 | 15A Bezpiecznik zapalniczki |
| F6 | 15A Podgrzewana szyba przednia |
| F7 | Alarm 15A |
| F8 | Radio 15A |
| F9 | 10A Tylne światło przeciwmgielne |
| F10 | 10A Immobilizer |
| F11 | 10A Rozrusznik |
| F12 | Okna elektryczne 30A |
| F13 | 15A System zarządzania silnikiem |
| F14 | 20A system sterowania 4WD |
| F15 | 10A Lampa cofania (y) |
| F 16 | 15A SRS |
| F17 | 10A Tablica przyrządów |
| F18 | Układ ABS 10A |
| F19 | 10A Elektroniczna jednostka sterująca skrzyni biegów |
| F20 | 10A Wymiary z tyłu |
| F21 | 15A Światła stopu |
| F22 | 15A Centralny zamek |
