Smart Fortwo A450, C450 (2002-2007) – skrzynka bezpieczników

Smart Fortwo A450, C450 (2002-2007) – schemat skrzynki bezpieczników

Rok produkcji: 2002, 2003, 2004, 2005, 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Smarcie Fortwo A450, C450 (2002-2007) to bezpiecznik 12 w skrzynce bezpiecznikowej na desce rozdzielczej.

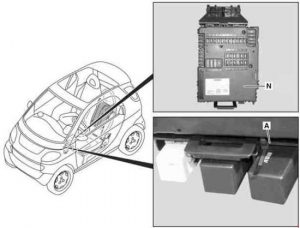

Skrzynka bezpieczników – lokalizacja

Smart Fortwo – schemat skrzynki bezpieczników – lokalizacja

N – Skrzynka bezpieczników
A – Przekaźnik

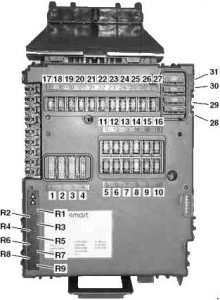

Skrzynka bezpiecznikowa

Smart Fortwo – schemat skrzynki bezpieczników
Nr Opis [A]
1 Rozrusznik 25
2 Wycieraczka szyby przedniej;

Pompa spryskiwacza.

20
3 Nagrzewnica dmuchawy;

Podgrzewane siedzenia.

20
4 Okno elektryczne lewe/prawe 30
5 Światła mijania, drogowe,

przednie światło przeciwmgielne,

tylne światło, światło cofania/

7,5
6 Prawa lampa postojowa/tylna;

Oświetlenie tablicy rejestracyjnej;

Światło obrysowe z prawej strony;

7,5
7 Lewe światło postojowe/tylne

Lewe światło obrysowe;

7,5
8 Główny przekaźnik silnika, obwód 87/3 20
9 Główny przekaźnik silnika, obwód 87/2 10
10 Główny przekaźnik silnika, obwód 87/1 15
11 Zestaw wskaźników;

Konsola bezpieczeństwa;

Złącze łącza danych;

Klakson, tylko ze skórzaną sportową kierownicą

z systemem przełączników

kołyskowych na kierownicy.

7,5
12 Radio CD, lampka wewnętrzna 15
13 Przednia lampa przeciwmgielna 15
14 Jednostka sterująca ESP 25
15 Silnik wentylatora powietrza;

Sprężarka klimatyzacji,

tylko z systemem klimatyzacji Plus.

15
16 Elektryczna pompa paliwa 10
17 Wycieraczka tylnej szyby (fortwo coupe) 15
18 Jednostka sterująca ESP;

Jednostka sterująca systemami bezpieczeństwa.

7,5
19 Regulacja lusterek zewnętrznych,

tylko z elektrycznie regulowanymi i

podgrzewanymi lusterkami zewnętrznymi.

7,5
20 Radio;

Zestaw wskaźników;

Tachometr;

Złącze łącza danych;

Zmieniarka CD.

15
21 Gniazdo wewnętrzne;

Zapalniczka.

15
22 Prawe światło mijania 7,5
23 Lewe światło mijania 7,5
24 Prawe światło drogowe 7,5
25 Lewe światło drogowe;

Lampka kontrolna świateł drogowych.

7,5
26 Światła stopu 15
27 Jednostka sterująca elektroniką silnika MEG;

Jednostka sterująca silnika EDG

7,5
28 Ogrzewanie tylnej szyby (fortwo coupe);

Silnik wentylatora chłodzącego

30
29 Miękki dach (fortwo cabrio)

Elektryczny szklany dach przesuwny

(od roku modelowego 2005).

30
30 Elektroniczna jednostka sterująca

modułu dźwigni zmiany biegów

40
31 Klakson;

Centralny zamek;

Zdalne otwieranie pokrywy bagażnika.

30
R1 Elektryczny szklany dach przesuwny

(do roku modelowego 2004)

15
R2 Wielofunkcyjna jednostka sterująca 5
R3 pusty
R4 pusty
R5 Wielofunkcyjna jednostka sterująca 15
R6 pusty
R7 pusty
R8 Miękki dach (fortwo cabrio) 25
R9 Podgrzewane siedzenia 25

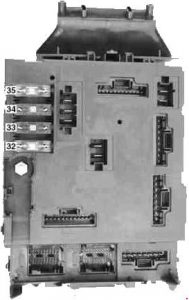

Skrzynka bezpieczników (tył)

Smart Fortwo – schemat skrzynki bezpieczników – tył
Nr Opis Amp [A]
32 Pompa wtrysku powietrza wtórnego (kontrola emisji) 30
33 Stacyjka 50
34 Jednostka sterująca ESP (N47-5) 50
35 Jednostka sterująca wspomaganiem kierownicy (N68) 30

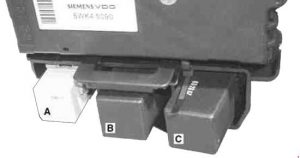

Przekaźnik

Smart Fortwo – schemat skrzynki bezpieczników – przekaźnik
Nr Przekaźnik
A Przekaźnik świateł przeciwmgielnych
B Sterownik lewego podgrzewanego siedzenia
C Sterownik prawego podgrzewanego siedzenia
