Smart City Coupe (1998-2002) – skrzynka bezpieczników

Smart City Coupe (1998-2002) – schemat skrzynki bezpieczników

Rok produkcji: 1998, 1999, 2000, 2001, 2002.

Bezpiecznik zapalniczki (gniazdo zasilania) w Smarcie City Coupe (1998-2002) to bezpiecznik 12 w skrzynce bezpiecznikowej na desce rozdzielczej.

Skrzynka bezpieczników – lokalizacja

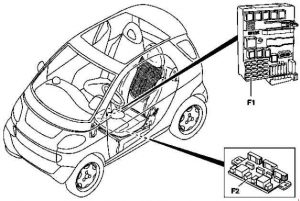

Smart City Coupe – schemat skrzynki bezpieczników – lokalizacja
  1. Pod deską rozdzielczą
  2. Pod dywanikiem, pod lewym siedzeniem

Skrzynka bezpieczników pod deską rozdzielczą

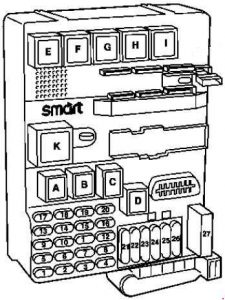

Smart City Coupe – schemat skrzynki bezpieczników – deska rozdzielcza
Nr Opis [A]
1 Prawa lampa stojąca i tylna, oświetlenie przyrządów, lampa tablicy rejestracyjnej 7,5
2 Lewa lampa stojąca i tylna lampa 7,5
3 Przednia lampa przeciwmgielna 15
4 Tylne światło przeciwmgielne 7,5
5 Lewe światło mijania z regulacją zakresu reflektorów 7,5
6 Prawe światło mijania z regulacją zakresu reflektorów 7,5
7 Lewe światło drogowe, wskaźnik świateł drogowych 7,5
8 Prawe światło drogowe 7,5
9 Silnik 160 od 16.11.99:  Cewka zapłonowa, rozrusznik 25
Silnik 660 z 16.11.99:  Rozrusznik 15
10 od 16.11.99: Kierunkowskazy  , światła stopu 15
11 Radio, system nawigacji, zmieniarka CD, zestaw wskaźników, tachometr, lampa zapasowa, automatyczne rozpoznawanie fotelika dziecięcego, gniazdo diagnostyczne, włącznik ogrzewania PTC (silnik 660) 15
12 Gniazdo 12 V. 15
13 Tylna lampa wewnętrzna, gniazdo diagnostyczne 15
14 Radio, system nawigacji, zmieniarka CD 15
15 Moduły sterujące: zestaw wskaźników, ZEE, centralny zamek, autoalarm, zdalne odblokowanie pokrywy bagażnika, przednia lampka wewnętrzna 7,5
16 Centralny zamek, konsola bezpieczeństwa, zegar, klakson, zdalne odblokowywanie pokrywy bagażnika, oświetlenie wnętrza 15
17 Silnik wycieraczki TYLNEJ szyby 15
Cabrio:  Podgrzewane siedzenia 25
18 Podgrzewane siedzenia
Cabrio:  miękki silnik górny
25
19 Cabrio:  miękki silnik górny 25
Szklany dach przesuwny 15
20 Silnik 160:  Moduł sterujący silnika 7,5
21 Ogrzewanie tylnej szyby, wentylator silnika 30
22 od 16.11.99:  System zmiany biegów, skrzynka przekaźników obwodu 30 40
do 15.11.99: Kierunkowskazy  , światła stopu 15
23 Wentylator nagrzewnicy 20
24 Elektryczne szyby lewe i prawe 30
25 Wycieraczka przednia, pompa spryskiwacza, wycieraczka tylna 20
26 Moduły sterujące: ABS, poduszka powietrzna, ZEE 7,5
27 ABS 50
Przekaźnik
A Przekaźnik świateł przeciwmgielnych
B do 15.11.99:  Przekaźnik otwierania CL
od 16.11.99:  Przekaźnik zdalnego otwierania bagażnika
C do 15.11.99:  Przekaźnik zamykający CL
od 16.11.99:  Przekaźnik przerywanej pracy wycieraczek tylnej szyby
D Przekaźnik klaksonowy
E do 15.11.99:  Zdalny przekaźnik otwierania bagażnika
od 16.11.99:  Dmuchawa ogrzewania, okno elektryczne i przekaźnik nadmiarowy
F Podgrzewany przekaźnik tylnej szyby
G Przekaźnik wentylatora silnika
H Przekaźnik kierunkowskazów skrętu w lewo
I Przekaźnik kierunkowskazów w prawo
K do 15.11.99:  Dmuchawa nagrzewnicy, okno elektryczne i przekaźnik nadmiarowy
od 16.11.99:  Przekaźnik przerywanej pracy wycieraczek przedniej szyby
L Przekaźnik reflektorów
M Przekaźnik reflektorów

Skrzynka bezpieczników pod dywanikiem, pod lewym siedzeniem

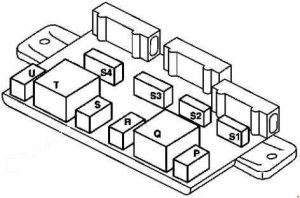

Smart City Coupe – schemat skrzynki bezpieczników – pod dywanikiem (pod lewym siedzeniem)
Nr Opis [A]
S1 Chłodnica powietrza doładowującego, sprzęgło magnetyczne sprężarki czynnika chłodniczego 15
S2 Pompa paliwowa 10
S3 Silnik 160:  Zawory wtryskowe, MEG
Silnik 660:  Wtryskiwacze, odcięcie elektryczne, zawór ciśnieniowy
15
S4 Silnik 160:  Zawór odpowietrzający zbiornika, czujnik tlenu
Silnik 660:  Kontrola czasu żarzenia
10
Przekaźnik
P. Elektryczny przekaźnik pompy paliwa
Q Automatyczny przekaźnik ręcznej skrzyni biegów
R Główny przekaźnik
S Przekaźnik wentylatora chłodnicy powietrza doładowującego
T Przekaźnik rozrusznika
U Przekaźnik magnetyczny sprzęgła sprężarki klimatyzacji
