Mitsubishi Mirage (2012-obecnie) – schemat skrzynki bezpieczników
Rok produkcji: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mitsubishi Mirage (2012-…) to bezpiecznik 15 w skrzynce bezpiecznikowej komory silnika.
Panel bezpieczników tablicy rozdzielczej
Mitsubish Mirage – schemat skrzynki bezpieczników – tablica przyrządów
Nr
|
Opis
|
Ampery [A]
|
| 1 |
Światło tylne (lewe) |
7.5 |
| 2 |
Zapalniczka |
15 |
| 3 |
Cewka zapłonowa |
10 |
| 4 |
Rozrusznik |
7.5 |
| 5 |
Nieużywany |
– |
| 6 |
Nieużywany |
– |
| 7 |
Światło tylne (prawe) |
7.5 |
| 8 |
Zewnętrzne lusterka wsteczne |
7.5 |
| 9 |
Jednostka sterująca silnika |
7.5 |
| 10 |
Jednostka sterująca |
7.5 |
| 11 |
Tylne światło przeciwmgielne |
10 |
| 12 |
Zamek od drzwi |
15 |
| 13 |
Światło wewnętrzne (światło kopuły) |
15 |
| 14 |
Wycieraczka tylnej szyby |
15 |
| 15 |
Wskaźniki |
7.5 |
| 16 |
Przekaźnik |
7.5 |
| 17 |
Podgrzewane siedzenia |
20 |
| 18 |
Opcja |
10 |
| 19 |
Podgrzewane lusterka zewnętrzne |
7.5 |
| 20 |
Wycieraczka przedniej szyby |
20 |
| 21 |
Zapasowe światło |
7.5 |
| 22 |
Odmgławiacz |
30 |
| 23 |
Podgrzewacz |
30 |
| 24 |
Nieużywany |
– |
| 25 |
Radio |
10 |
| 26 |
Elektronicznie sterowana jednostka |
15 |

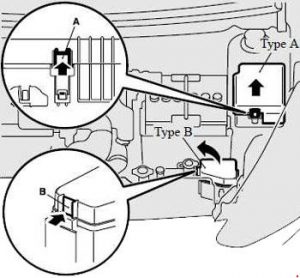

Skrzynka bezpieczników komory silnika (lokalizacja)
Mitsubish Mirage – schemat skrzynki bezpieczników – komora silnika – lokalizacja
Skrzynka bezpieczników komory silnika (A)
Mitsubish Mirage – schemat skrzynki bezpieczników – komora silnika – skrzynka A
Nr
|
Opis |
Ampery [A]
|
| SBF1 |
Silnik wentylatora chłodnicy |
40 |
| SBF2 |
System antywłamaniowy |
30 |
| SBF3 |
Stacyjka |
40 |
| SBF4 |
Sterowanie szybą elektryczną |
40 |
| BF1 |
DC-DC (P / T) |
30 |
| BF2 |
DC-DC (AUDIO) |
30 |
| FI |
Reflektor (światło mijania) (lewy) |
10 |
| F2 |
Reflektor (światło mijania) (prawy) |
10 |
| F3 |
Reflektor (światło drogowe) (lewy) |
10 |
| F4 |
Reflektor (światła drogowe) (prawy) |
10 |
| F5 |
Klakson |
10 |
| F6 |
Przednie światła przeciwmgielne |
15 |
| F7 |
Światła dzienne |
10 |
| F8 |
Nieużywany |
– |
| F9 |
Nieużywany |
– |
| F10 |
Czujnik prądu akumulatora |
7.5 |
| F11 |
Nieużywany |
– |
| F12 |
Światła stopu (światła hamowania) |
15 |
| F13 |
Cewka zapłonowa |
7.5 |
| F14 |
Kontrola silnika |
7.5 |
| F15 |
Alternator |
7.5 |
| F 16 |
Migacz ostrzegawczy |
10 |
| F17 |
Automatyczna skrzynia biegów |
15 |
| F18 |
Klimatyzacja |
10 |
| F19 |
ETV |
15 |
| F20 |
Rozrusznik |
7.5 |
| F21 |
Olej / pompa CVT |
15 |
| F22 |
Pompa paliwowa |
15 |
| F23 |
Silnik |
20 |
| F24 |
Automatyczna skrzynia biegów |
7.5 |
| # 1 |
Zapasowy bezpiecznik |
20 |
| # 2 |
Zapasowy bezpiecznik |
30 |

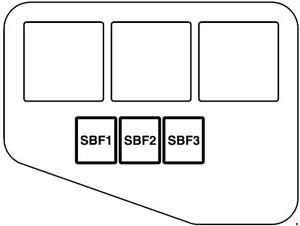

Skrzynka bezpieczników komory silnika (B)
Mitsubish Mirage – schemat skrzynki bezpieczników – komora silnika – skrzynka B
Nr
|
Opis
|
Ampery [A]
|
| SBF1 |
Grzałka PTC |
40 |
| SBF2 |
Grzałka PTC |
40 |
| SBF3 |
Grzałka PTC |
40 |
