Mazda 3 (2004-2005) – skrzynka bezpieczników

Mazda 3 (2004-2005) – schemat skrzynki bezpieczników

Rok produkcji: 2004-2005.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie 3 (2004-2005) to bezpiecznik 43 w skrzynce bezpiecznikowej po stronie pasażera.

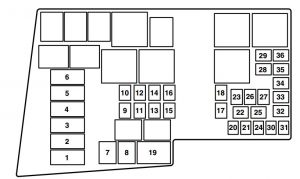

Blok bezpieczników (komora silnika)

Pozycja	Opis	Amp [A]	Opis
1	FAN	40	Wentylator chłodzący
2	P / ST	80	EHPAS
3	BTN	40	Do ochrony różnych obwodów
4	HEAD	40	Reflektory
Reklama
5	PTC	80	–
6	GLOW	60	–
7	ABS 1	30	ABS *
8	ABS 2	20	ABS *
9	ENGINE	30	Do ochrony różnych obwodów
10	–	–	–
11	IG KEY 1	30	Stacyjka
12	STARTER	20	Sprzęgło rozrusznika
13	IG KEY 2	30	Stacyjka
14	–	–	–
15	HEATER	40	Silnik dmuchawy
16	–	–	–
17	DEFOG	40	Odmrażacz tylnej szyby
18	AUDIO	30	System audio (model wyposażony w BOSE Sound System)
19	ABS IG	10	ABS *
20	FOG	15	Światła przeciwmgielne*
21	HORN	15	Klakson
22	–	–	–
23	H / CLEAN	20	–
24	F / PUMP	15	Pompa paliwowa
Reklama
25	P / ST IG	10	Wspomaganie kierownicy
26	A / C MAG	10	Klimatyzator
27	TCM	15	Moduł sterujący skrzynią biegów
28	–	–	–
29	–	–	–
30	ENG + B	10	PCM
31	ROOM	15	Światła wewnętrzne
32	ENG BAR 4	10	Nagrzewnica O2
33	ENG BAR 3	10	Nagrzewnica O2
34	EGI INJ	10	Wtryskiwacz
35	ENG BAR 1	10	Czujnik przepływu powietrza
36	ENG BAR 2	10	Zawór sterujący EGR
* Niektóre modele

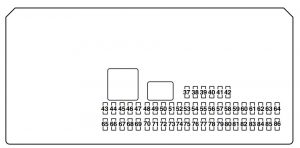

Blok bezpieczników (po stronie pasażera)

Mazda 3 – bezpieczniki – przedział pasażerski

Pozycja	Opis	Amp [A]	Opis
37	D / LOCK 2	15	Elektryczny zamek do drzwi
Reklama
38	STOP	10	Światła stopu
39	HEAD HIGH L	10	Światła drogowe (lewe)
40	HEAD HIGH R	10	Światła drogowe (prawe)
41	–	–	–
42	–	–	–
43	CIGAR	15	Zapalniczka
44	RADIO	7,5	System nagłośnienia
45	MIRROR	10	Lustro sterujące mocą
46	TAIL R	7,5	Światła tylne (prawe); Światła postojowe (prawe); Oświetlenie tablicy rejestracyjnej.
47	OBD	10	Do ochrony różnych obwodów
48	–	–	–
49	TR / LOCK	20	–
50	CPU PWR	10	Jednostka sterująca
51	HAZARD	15	Kierunkowskazy; Światła ostrzegawcze.
52	SUN ROOF	20	Szyberdach *
53	WASHER	20	Spryskiwacz przedniej szyby; Wycieraczka i spryskiwacz tylnej szyby.
54	–	–	–
55	P / WIND R	30	–
56	P / WIND L.	30	–
57	ALARM	7,5	–
Reklama
58	M / DEF	7,5	Odmrażacz lustrzany
59	–	–	–
60	HEAD LOW R	15	Światła mijania (prawe); Poziomowanie reflektorów *
61	HEAD LOW L	15	Światła mijania (lewe)
62	–	–	–
63	–	–	–
64	–	–	–
65	SAS	10	Dodatkowy system przytrzymujący
66	METER	10	Zestaw wskaźników; System mmobilizer; System blokady zmiany biegów.
67	IGNITION	20	ABS ; EHPAS .
68	WIPER	20	Wycieraczka przedniej szyby
69	ENGINE	20	Do ochrony różnych obwodów
70	IG SIG	10	Automatyczna wycieraczka *
71	SAS 2	7,5	Dodatkowy system przytrzymujący
72	–	–	–
73	–	–	–
74	SEAT WARM	20	–
75	D / LOCK 1	25	Elektryczny zamek do drzwi
76	A / C	10	Klimatyzator; Jednostka sterująca nagrzewnicą.
77	P / WIND L.	30	Zasilanie okna (lewe) *
78	P / WIND R	30	Zasilanie okna (prawe) *
79	BACK	10	Światła cofania
80	SUN ROOF	7,5	Szyberdach *
81	TAIL L	7,5	Tylne światła (lewe); Światła postojowe (lewe).
82	ILLUMI	7,5	Oświetlenie
83	–	–	–
84	–	–	–
85	–	–	–
86	–	–	–
* Niektóre modele
Reklama

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Który bezpiecznik odpowiada za zapalniczkę w Mazda 3 (2004-2005)?

W modelu Mazda 3 (2004-2005) znajdziesz go tutaj: pozycja 43 w skrzynce: blok bezpieczników (po stronie pasażera). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika spryskiwaczy — gdzie jest w Mazda 3 (2004-2005)?

W modelu Mazda 3 (2004-2005) za ten obwód odpowiada pozycja 53 w skrzynce: blok bezpieczników (po stronie pasażera). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Jak znaleźć bezpiecznik wycieraczek w Mazda 3 (2004-2005)?

W Mazda 3 (2004-2005) tego obwodu pilnuje pozycja 53 w skrzynce: blok bezpieczników (po stronie pasażera), pozycja 68 w skrzynce: blok bezpieczników (po stronie pasażera), pozycja 70 w skrzynce: blok bezpieczników (po stronie pasażera). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Mazda 3 (2004-2005) — gdzie jest bezpiecznik centralnego zamka?

W modelu Mazda 3 (2004-2005) znajdziesz go tutaj: pozycja 37 w skrzynce: blok bezpieczników (po stronie pasażera) oraz pozycja 75 w skrzynce: blok bezpieczników (po stronie pasażera). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Pod którym numerem jest bezpiecznik wentylatora chłodnicy w Mazda 3 (2004-2005)?

W modelu Mazda 3 (2004-2005) za ten obwód odpowiada pozycja 1 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajduje się bezpiecznik wspomagania kierownicy w Mazda 3 (2004-2005)?

W Mazda 3 (2004-2005) tego obwodu pilnuje pozycja 25 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik świateł mijania w Mazda 3 (2004-2005)?

W modelu Mazda 3 (2004-2005) znajdziesz go tutaj: pozycja 60 w skrzynce: blok bezpieczników (po stronie pasażera) oraz pozycja 61 w skrzynce: blok bezpieczników (po stronie pasażera). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajdę bezpiecznik radia w Mazda 3 (2004-2005)?

W modelu Mazda 3 (2004-2005) za ten obwód odpowiada pozycja 18 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za światła przeciwmgielne w Mazda 3 (2004-2005)?

W Mazda 3 (2004-2005) tego obwodu pilnuje pozycja 20 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
