Iveco Stralis – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Iveco Stralis – schemat skrzynki bezpieczników

Rok produkcji:

Bezpiecznik zapalniczki (gniazdo zasilania) w Iveco Stralis to bezpiecznik 5 w skrzynce bezpiecznikowej

Iveco Stralis – schemat skrzynki bezpieczników
Uchwyt bezpiecznika w

kolorze czarnym (70601)

NrOpisAmpery [A]
1Zacisk 15 do klimatyzacji,

podgrzewanego filtra rudy

5
2Podgrzewacz żywności + l

odówka / 1C / BM (OPT);

Złącze diagnostyczne.

10
3Obrotomierz / 1C / BM,

złącze diagnostyczne

3
4SWI3
5Zapalniczka / 24V / 12V;

Reduktor napięcia;

Przedwzmacniacz.

20
6Przewrócona w kabinie;

Pozycja reflektorów;

Obecność wody w filtrze paliwa;

Elektrozawór ODCINAJĄCY.

5
Uchwyt bezpiecznika

koloru czerwonego (70602)

1Eurotronic10
2Eurotronic10
3Oświetlenie wewnętrzne VDI;

Oświetlenie przedziału

narzędziowego (AT).

5
4EBS / ABS5
5ABS5
5EBS15
6EBS / ABS15
Uchwyt bezpiecznika

w kolorze naturalnym (70603)

1Moduł drzwi operatora (opcja)20
2Moduł drzwi operatora (opcja)20
3Licznik obrotów/IC,

Immobiliser

15
4EDC20
5Komputer pokładowy25
6Komputer pokładowy25
Uchwyt bezpiecznika

w kolorze czarnym (70604)

1System kondycjonowania15
2System kondycjonowania15
3System kondycjonowania5
4Dodatkowe ogrzewanie15
5Dodatkowe ogrzewanie5
6CM (moduł kabiny) / Opt,

ogrzewanie lustra

20
Uchwyt bezpiecznika

w kolorze naturalnym (70605)

1EDC10
2Poziomowanie pojazdu5
3Regulacja poziomu ramy7,5
4Retarder z CAN10
5Retarder z CAN10
6Podgrzewane siedzenie,

centralne smarowanie

7,5
Uchwyt bezpiecznika

w kolorze czarnym (70401)

1Sprzęt3
2Sprzęt5
3Sprzęt7,5
4Oświetlenie wewnętrzne 12V5
Uchwyt bezpiecznika

w kolorze czarnym (70402)

1Podgrzewana szyba przednia30
2Podgrzewana szyba przednia30
3Podgrzewany filtr wstępny20
4
Przekaźniki
A
В
CPrzystawka odbioru

mocy EuroTronic 1 (25898).

DRęczny zdalny

przełącznik kondycjonera (25545).

EZdalny wyłącznik

podgrzewacza wody (25325).

FPrzystawka odbioru mocy

EuroTronic 2 (NA2) (25897).

GRęczny zdalny przełącznik

kondycjonera (25544).

H
IRęczny zdalny przełącznik

kondycjonera (25874).

КRęczny zdalny przełącznik

kondycjonera (25310)

L
MRęczny zdalny przełącznik

kondycjonera (25322).

NRęczny zdalny przełącznik

kondycjonera (25332).

О
P.Ręczny zdalny przełącznik

kondycjonera (25327).

RRęczny zdalny przełącznik

kondycjonera (25332).

S

Przełączniki zdalne

Umieszczony za KOMPUTEREM OBUDOWY.

Iveco Stralis – schemat skrzynki bezpieczników – zdalne wyłączniki
Nr
Opis (kod elementu)
GAZdalny przełącznik filtra

wstępnego nagrzewnicy (25825).

GB50A (zacisk 15)

wyłącznik zdalny (25213).

GC50 40A start wyłącznik zdalny (25200)
GDOgólny przełącznik zdalny

EDC (przekaźnik główny) (25924).

GEOgrzewanie szyby przedniej (25818 / A)
GFOgrzewanie szyby przedniej (25818 / B)

Dodatkowe bezpieczniki

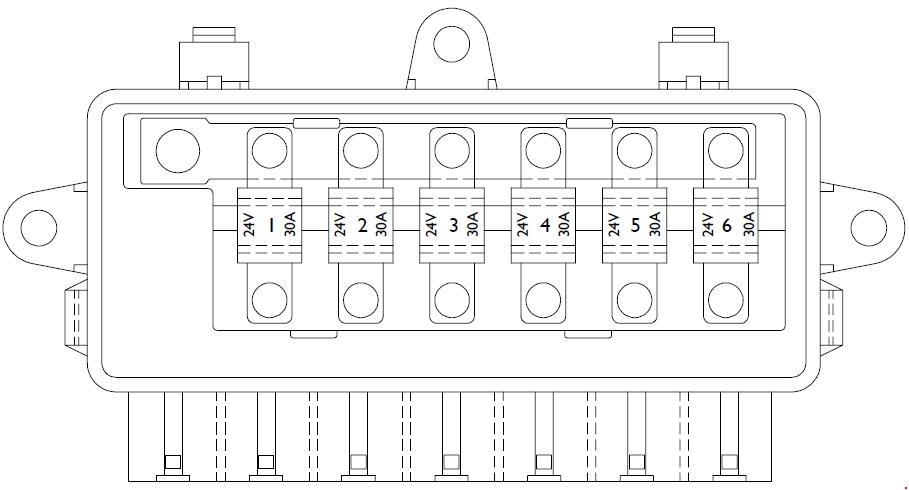

Iveco Stralis – schemat skrzynki bezpieczników – bezpieczniki dodatkowe
NrOpisAmpery [A]
1RFC (moc prawego tylnego światła)30
2RFC (moc lewego tylnego światła)30
3FFC (moc prawego przedniego światła)30
4FFC (moc lewego przedniego światła)30
5Przystawka PTO ABS / EBS30
6
