Rok produkcji: 2020, 2021, 2022, 2023, 2024, 2025, 2026, 2027, 2028.
Geely Okavango / Proton X90 ma bezpieczniki rozmieszczone w kilku miejscach — poniżej pełny wykaz pozycji wraz z amperażem i opisem obwodów oraz wskazówki, gdzie szukać przyczyny typowych usterek.

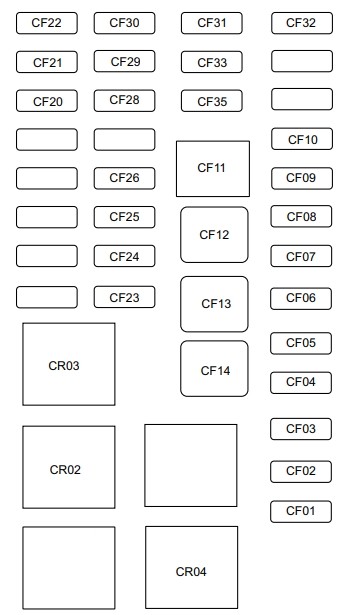

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF01 | 10 | Bezpiecznik wyłącznika światła stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF02 | 30 | Bezpiecznik obwodu zasilania świateł zewnętrznych nr 2 (sterownik nadwozia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF03 | Bezpiecznik cewki przekaźnika dmuchawy, 10/15 A** | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF04 | 15 | Bezpiecznik wycieraczki tylnej / spryskiwacza przedniego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF05 | Bezpiecznik ogrzewania fotela*, 15/25 A** | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF06 | 10 | Bezpiecznik systemu monitorowania martwego pola* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF07 | 5 | Bezpiecznik selektora biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF08 | 10 | Bezpiecznik złącza diagnostycznego OBD II | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF09 | 10 | Bezpiecznik: kamera przednia jednoobiektywowa / manetki zmiany biegów / antena klamki drzwi / antena P-Li / panel sterowania A/C i wentylacją | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF10 | 10 | Bezpiecznik bramy sieciowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF11 | 25 | Bezpiecznik trybu transportowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF12 | 30 | Bezpiecznik 1, zasilanie modułu antyprzytrzaskowego (prawa przednia i lewa tylna szyba) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF13 | 40 | Bezpiecznik szyberdachu* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF14 | 30 | Bezpiecznik elektrycznej klapy tylnej* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF20 | 10 | Przekaźnik ACC / sterownik / system multimedialny / bezpiecznik obwodu sprzężenia zwrotnego przełącznika lusterka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF21 | 15 | Gniazdo 12 V przy przednich fotelach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF22 | 10 | Bezpiecznik ładowania bezprzewodowego* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF23 | 5 | Bezpiecznik zasilania zapłonowego elektrycznego wspomagania kierownicy (EPS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF24 | 5 | Bezpiecznik zasilania zapłonowego systemu poduszek powietrznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF25 | 10 | Bezpiecznik: zestaw wskaźników / selektor biegów / system poboru opłat drogowych* / kamera przednia, zasilanie zapłonowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF26 | 15 | Bezpiecznik zasilania zapłonowego skrzynki bezpieczników w komorze silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF28 | 5 | Bezpiecznik zasilania czujników tylnych radaru* / wentylacji foteli kierowcy i pasażera* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF29 | 10 | Bezpiecznik: obwód sprzężenia zwrotnego przekaźnika IG1 / T-BOX* / brama / manetki zmiany biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF30 | 10 | Bezpiecznik: regulacja zasięgu reflektorów / panel A/C / dozownik zapachu* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF31 | 10 | Bezpiecznik sterownika / ekranu centralnego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF32 | 15 | Gniazdo 12V w przestrzeni bagażowej* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF33 | 15 | Bezpiecznik portu USB przód/tył | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF34 | T-BOX* / oświetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

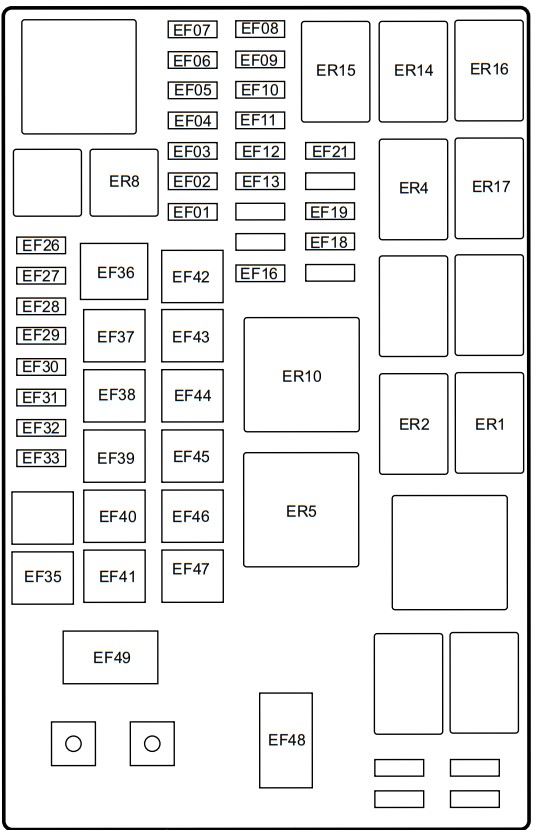

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EF01 | 30 | Bezpiecznik skrzyni biegów 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF02 | 30 | Bezpiecznik skrzyni biegów 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF03 | 10 | Bezpiecznik sterownika silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF04 | 25 | Bezpiecznik obwodu zasilania centralnego zamka (sterownik nadwozia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF05 | 30 | Bezpiecznik obwodu zasilania oświetlenia zewnętrznego nr 1 (sterownik nadwozia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF06 | 20 | Bezpiecznik pompy paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF07 | 20 | Bezpiecznik klaksonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF08 | 10 | Bezpiecznik: wyłącznik światła stop / zawór odcinający kanistra węglowego / czujniki sterowania silnikiem / rozrusznik / pompa oleju / wentylator chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF09 | 15 | Bezpiecznik czujnika tlenu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF10 | 15 | Bezpiecznik cewki zapłonowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF11 | 20 | Bezpiecznik sterownika silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF12 | 10 | Bezpiecznik sprężarki A/C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF13 | 5 | Bezpiecznik obwodu sprzężenia zwrotnego rozrusznika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF16 | 5 | Bezpiecznik obwodu sprzężenia zwrotnego osi tylnej, dmuchawa nagrzewnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF18 | 5 | Bezpiecznik dynamicznej kontroli stabilności | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF19 | 10 | Bezpiecznik sterownika silnika/skrzyni biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF21 | 7,5 | Bezpiecznik podgrzewania lusterek* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF26 | 20 | Bezpiecznik podgrzewania szyby przedniej* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF27 | 30 | Bezpiecznik sterownika nadwozia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF28 | 30 | Bezpiecznik wycieraczki przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF29 | 5 | Bezpiecznik czujnika monitorowania akumulatora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF30 | 15 | Bezpiecznik ogrzewania kierownicy* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF31 | 15 | Bezpiecznik ogrzewania kierownicy* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF32 | 25 | Bezpiecznik podgrzewania tylnej szyby i lusterek zewnętrznych* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF33 | 15 | Bezpiecznik obwodu zasilania oświetlenia zewnętrznego nr 3 (sterownik nadwozia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF35 | 60 | Bezpiecznik skrzynki bezpieczników tablicy przyrządów nr 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF36 | 60 | Bezpiecznik wentylatora chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF37 | 30 | Bezpiecznik tylnego wentylatora nagrzewnicy wnętrza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF38 | 40 | Bezpiecznik przedniej dmuchawy nagrzewnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF39 | 30 | Bezpiecznik fotela kierowcy* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF40 | 25 | Bezpiecznik fotela pasażera* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF41 | 30 | Bezpiecznik zasilania modułu antyprzytrzaskowego (lewa przednia i prawa tylna szyba) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF42 | 30 | Bezpiecznik skrzyni biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF43 | 30 | Bezpiecznik: rozrusznik, obwód sprzężenia zwrotnego rozrusznika i cewka przekaźnika blokady rozrusznika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF44 | 30 | Bezpiecznik skrzyni biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF45 | Bezpiecznik dynamicznej kontroli stabilności, 40/60 A** | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF46 | 40 | Bezpiecznik dynamicznej kontroli stabilności | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF47 | 60 | Bezpiecznik skrzynki bezpieczników tablicy przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF48 | 80 | Bezpiecznik elektrycznego wspomagania kierownicy (EPS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF49 | 175 | Główny bezpiecznik zasilania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W sumie skrzynki mieszczą 68 pozycji. Najczęściej powtarzające się wartości to 10 A (15 poz.), 30 A (14 poz.), 15 A (10 poz.), 5 A (8 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.
W tym modelu bezpieczniki rozmieszczono w dwóch miejscach: wnętrze pojazdu oraz komora silnika. Dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej, natomiast skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy.
W Geely Okavango / Proton X90 tego obwodu pilnuje pozycja CF21 o wartości 15 A w skrzynce: wnętrze pojazdu oraz pozycja CF32 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Okavango / Proton X90 znajdziesz go tutaj: pozycja EF06 o wartości 20 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Okavango / Proton X90 za ten obwód odpowiada pozycja CF04 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Geely Okavango / Proton X90 tego obwodu pilnuje pozycja CF04 o wartości 15 A w skrzynce: wnętrze pojazdu oraz pozycja EF28 o wartości 30 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Okavango / Proton X90 znajdziesz go tutaj: pozycja EF04 o wartości 25 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Okavango / Proton X90 za ten obwód odpowiada pozycja EF08 o wartości 10 A w skrzynce: komora silnika oraz pozycja EF36 o wartości 60 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Geely Okavango / Proton X90 tego obwodu pilnuje pozycja CF09 o wartości 10 A w skrzynce: wnętrze pojazdu, pozycja CF30 o wartości 10 A w skrzynce: wnętrze pojazdu, pozycja EF12 o wartości 10 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Okavango / Proton X90 znajdziesz go tutaj: pozycja CF23 o wartości 5 A w skrzynce: wnętrze pojazdu oraz pozycja EF48 o wartości 80 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Okavango / Proton X90 za ten obwód odpowiada pozycja EF32 o wartości 25 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Geely Okavango / Proton X90 tego obwodu pilnuje pozycja CF05 w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
