Chevrolet Spark M300 (2009-2015) – skrzynka bezpieczników
Chevrolet Spark M300 (2009-2015) – schemat skrzynki bezpieczników
Rok produkcji: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Bezpiecznik zapalniczki (gniazdo zasilania) w Chevrolecie Spark M300 (2009-2015) to bezpiecznik F5DA w skrzynce bezpiecznikowej.

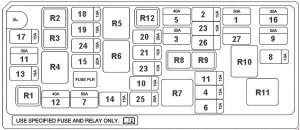

Skrzynka bezpieczników w komorze silnika
| Nr |
Ampery [A] |
Opis |
| F1UA | 50 | Przekaźnik odmgławiania tylnej szyby, blok bezpieczników – tablica przyrządów |
| F1UB | 15 | Przełącznik świateł awaryjnych |
| F2UA | 30 | Stacyjka |
| F2UB | 15 | Moduł sterujący silnika, cewka zapłonowa 1, cewka zapłonowa 2, cewka zapłonowa 3, cewka zapłonowa 4, moduł cewki zapłonowej, moduł sterujący LPG K103 |
| F3UA | 40 | Stacyjka |
| F3UB | 15 | Podgrzewany czujnik tlenu, zawór recyrkulacji spalin, zawór elektromagnetyczny odsysania par paliwa (EVAP), podgrzewany czujnik tlenu 1, czujnik położenia wałka rozrządu, podgrzewany czujnik tlenu 2 |
| F4UA | 50 | Elektroniczny moduł sterujący hamulca (EBCM) |
| F4UB | 10 | Moduł sterujący silnika, moduł sterujący skrzyni biegów (MFL) |
| F5UA | 20 | Przekaźnik ogrzewania siedzenia |
| F5UB | – | Nieużywany |
| F6UA | 30 | Przekaźnik wysokiej prędkości wentylatora chłodzącego |
| F6UB | 15 | Moduł sterujący silnika, cewka zapłonowa 1, cewka zapłonowa 2, cewka zapłonowa 3, cewka zapłonowa 4, moduł cewki zapłonowej, moduł sterujący LPG |
| F7UA | 40 | Elektroniczny moduł sterujący hamulca (EBCM) |
| F7UB | 10 | Sprzęgło sprężarki klimatyzacji |
| F8UA | – | Nieużywany |
| F8UB | 20 | Rezystor wentylatora chłodzącego |
| F9UA | 30 | Przekaźnik rozrusznika |
| F9UB | 15 | Przekaźnik pompy paliwa |
| F10UB | 10 | Lampa tablicy rejestracyjnej, lampa tylna – lewa, lampka postojowa / kierunkowskazu – lewa, siłownik regulacji ustawienia reflektorów – lewa |
| F11UB | 10 | Lampka postojowa / kierunkowskazu – prawa, siłownik regulacji ustawienia reflektorów – prawa, lampa tylna – prawa, przekaźnik świateł wewnętrznych |
| F12UB | 20 | Zespół reflektora – prawy, zespół reflektora – lewy, zestaw wskaźników |
| F13UB | 10 | Zespół reflektora – lewy, przełącznik poziomowania reflektora |
| F14UB | 10 | Zespół reflektora – prawy |
| F15UB | 10 | Przekaźnik klaksonu, przełącznik uchylenia maski |
| F16UB | 10 | Przekaźnik przednich świateł przeciwmgielnych |
| Przekaźniki |
||
| R1 | Przekaźnik klimatyzacji | |
| R2 | Główny przekaźnik silnika | |
| R3 | Przekaźnik wysokich obrotów wentylatora | |
| R4 | Przekaźnik wentylatora LO | |
| R5 | Przedni przekaźnik przeciwmgielny | |
| R6 | Przekaźnik pompy paliwa | |
| R7 | Przekaźnik wysokiej prędkości reflektora | |
| R8 | Przekaźnik reflektora LO | |
| R9 | Przekaźnik klaksonowy | |
| R10 | Podgrzewany przekaźnik siedzenia | |
| R11 | Przekaźnik rozrusznika | |

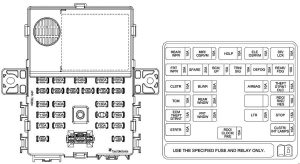

Blok bezpieczników tablicy rozdzielczej
| Nr |
Ampery [A] |
Opis |
| F1DA | 10 | Oświetlenie wewnętrzne, lampa ładunkowa, nadmuchiwane czujniki bezpieczeństwa i moduł diagnostyczny |
| F2DA | 15 | Moduł sterowania telefonem komórkowym, radio, zestaw wskaźników, odbiornik zdalnego sterowania zamkiem drzwiowym (RCDLR), moduł sterowania zabezpieczeniem przed kradzieżą zawartości, moduł sterowania HVAC. |
| F3DA | 10 | Zestaw wskaźników, rozrusznik, przełącznik parkowania / neutralny, odbiornik zdalnego sterowania zamkiem drzwi (RCDLR), wyłącznik zapłonu |
| F4DA | 15 | Włącznik świateł hamowania, moduł sterujący silnika (ECM), moduł sterujący skrzyni biegów (TCM), elektroniczny moduł sterujący hamulców (EBCM), lampa tylna – lewa, lampa tylna – prawa, centralne wysoko zamontowane światło stopu (CHMSL) |
| F5DA | 20 | Bezpiecznik gniazda zapalniczki |
| F6DA | 25 | Przełącznik szyby – pasażer, przełącznik szyby – kierowca, przełącznik szyby globalny |
| F7DA | 15 | Przekaźnik pompy paliwa, moduł sterujący silnika (ECM), czujnik prędkości turbiny automatycznej skrzyni biegów, czujnik ciśnienia szyny paliwowej, czujnik prędkości pojazdu (VSS), moduł sterujący LPG, czujnik prędkości wału wyjściowego automatycznej skrzyni biegów, moduł sterujący immobilizera, moduł sterujący immobilizera – pomocniczy |
| F8DA | 10 | Zestaw wskaźników, radio, odbiornik zdalnego zamka drzwi (RCDLR), moduł sterujący odstraszania kradzieży zawartości |
| F9DA | – | Nieużywany |
| F10DA | 25 | Przełącznik szyb – sterownik |
| F11DA | 10 | Włącznik świateł hamowania, moduł sterujący skrzyni biegów, dźwignia zmiany biegów automatycznej skrzyni biegów |
| F12DA | 10 | Złącze łącza danych (DLC), złącze łącza danych (DLC) 2, moduł sterujący immobilizera – pomocniczy, moduł sterujący immobilizera |
| F13DA | 10 | Nadmuchiwany moduł wykrywania i diagnostyki urządzeń przytrzymujących |
| F14DA | 25 | Moduł sterujący silnika dmuchawy |
| F15DA | 10 | Moduł wyświetlacza informacyjnego, zestaw wskaźników, moduł sterowania telefonem komórkowym |
| F16DA | 10 | Przekaźnik tylnych świateł przeciwmgielnych, lampa tylna – lewa, lampa tylna – prawa, zestaw wskaźników. |
| F17DA | 20 | Siatka odmgławiająca tylną szybę |
| F18DA | 10 | Przełącznik świateł awaryjnych |
| F19DA | 15 | Przełącznik położenia postojowego / neutralnego (PNP), przełącznik świateł cofania |
| F20DA | 25 | Nieużywany |
| F21DA | 20 | Silnik wycieraczek szyby przedniej, przełącznik wycieraczek / spryskiwaczy szyby przedniej |
| F22DA | 15 | Przekaźnik zamka drzwi, przekaźnik odblokowania drzwi |
| F23DA | 15 | Zespół przełączników sterowania HVAC, siatka odmgławiająca szyby przedniej, zewnętrzne lusterko wsteczne – kierowca, zewnętrzne lusterko wsteczne – pasażer |
| F24DA | 10 | Zawartość Moduł sterujący układu odstraszającego kradzież, blok bezpieczników pod maską, przekaźnik świateł mijania, przekaźnik świateł głównych, przekaźnik rozrusznika, przekaźnik podgrzewanych siedzeń |
| F25DA | 10 | Zestaw wskaźników, sterowanie HVAC, przełącznik zewnętrznego lusterka wstecznego |
| F26DA | 10 | Przełącznik wycieraczki / spryskiwacza szyby przedniej, silnik wycieraczki tylnej szyby |
