Rok produkcji: 1986, 1987, 1988, 1989, 1990, 1991

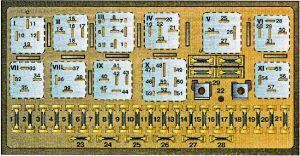

| Numer |
Funkcja |
Prąd(A) |
| 1 |
Światła przeciwmgielne, tylne światło przeciwmgłowe
|
15 |
| 2 |
Światła awaryjne
|
15 |
| 3 |
Klakson, światła stopu
|
25 |
| 4 |
Lampki do czytania, bagażnik, zapalniczka do cygar, oświetlenie wnętrza, lusterko do makijażu, komputer pokładowy, radio, zegar, automatyczna klimatyzacja, system alarmowy
|
15 |
| 5 |
Wentylator chłodzący chłodnicy
|
30 |
| 6 |
Znacznik boczny, światła parkowania, po prawej
|
5 |
| 7 |
Znacznik boczny, światła parkowania, po lewej
|
5 |
| 8 |
Reflektor główny, prawy, światła długie
|
10 |
| 9 |
Reflektor główny, lewy, światła długie
|
10 |
| 10 |
Światła mijania, prawe
|
10 |
| 11 |
Światła mijania, lewe
|
10 |
| 12 |
Zestaw wskaźników, światła cofania, Auto-Check, tempomat, ABS, komputer pokładowy, blokady mechanizmów różnicowych, elektroniczny termoprzełącznik, jednostka sterująca zaworem dławika, jednostka sterująca pracą wentylatora chłodzącego chłodnicy
|
15 |
| 13 |
Pompa paliwa, regulator rozgrzewania
|
15 |
| 14 |
Schowek, przedział silnikowy, światła tablicy rejestracyjnej
|
5 |
| 15 |
Wycieraczki przedniej szyby, wyłącznik termiczny, wentylator chłodzący chłodnicy, kierunkowskazy, przełącznik ciśnienia układu klimatyzacji
|
25 |
| 16 |
Element grzewczy tylnej szyby, element grzewczy z lusterka zewnętrznego
|
30 |
| 17 |
Dmuchawa świeżego powietrza, klimatyzacja
|
30 |
| 18 |
Elektryczne lusterka, wycieraczka tylnej szyby (Coupe)
|
5 |
| 19 |
Centralny zamek, podgrzewany system zamykania
|
10 |
| 20 |
Wentylator chłodzący chłodnicy (krok 1), chłodzenie chłodnicy po pracy
|
30 |
| 21 |
Diagnostyczny
|
10 |
| 21 |
Tylna zapalniczka
|
25 |
| 22 |
Nieużywany
|
– |
| 23 |
Elektryczne fotele z pamięcią, elektrycznie sterowany fotel
|
30 |
| 24 |
Sterowanie silnikiem I
|
10 |
| 25 |
Podgrzewane siedzenia
|
30 |
| 26 |
Światła do jazdy dziennej (Kanada)
|
5 |
| 27 | Engine control I (from September, 1987) | 10 |
| 28 |
Sterowanie silnikiem II
|
15 |
| 29 |
Zapasowe bezpieczniki
|
15 |
| Relay | ||
| I |
Światła przeciwmgielne, J5
|
|
| II | do 1990 r .: chłodzenie chłodnicy tan (etap 2), J101
od 1990: Nie używany |
|
| III |
Jednostka sterująca układu chłodzenia wentylatora chłodnicy, J138
|
|
| IV | do 1990: nie używane
od 1990: Spryskiwacze reflektorów, J39 |
|
| V |
Przekaźnik redukcji obciążenia, J18
|
|
| VI | do 1990: dmuchawa świeżego powietrza A / C, J11
od 1990: Przekaźnik dużej prędkości wentylatora chłodnicy, J101 |
|
| VII |
Klakson, J4
|
|
| VIII | Mostek między stykiem 36 i 38 dla ręcznych skrzyń biegów
Automatyczna skrzynia biegów, J60 |
|
| IX |
Przerywana spryskiwacz / wycieraczka, J31
|
|
| X |
Pompa paliwa, J17
|
|
| XI |
Wentylator chłodzący chłodnicy (stopień 1), J26
|
|
Pomocniczy panel przekaźników
| Numer | Funkcja |
| 1 |
Układ ABS, J156
|
| 2 |
Pas bezpieczeństwa, radio, ostrzeżenie o parkowaniu, J152
|
| 3 |
Sterownik światła wnętrza, J140
|
| 4 |
Zespół sterujący sprzęgła A / C, J153
|
| 5 |
Nieużywany
|
| 6 | Ostrzeżenie dynamiczne ciśnienia oleju (bez Auto-Check), J114
Sterownik lampy, przód (z funkcją Auto-Check), J123 |
| 7 |
Nieużywany
|
| 8 |
Nieużywany
|
| 9 |
Nieużywany
|
| 10 |
Nieużywany
|
| 11 |
Nieużywany
|
| 12 |
Wyłącznik automatyczny (elektryczne siedzenia z pamięcią, elektryczne szyby, mocne okno dachowe), S43
|
| 13 |
Sterownik nagrzewnicy fotela, pasażer. J132
|
| 14 |
Sterownik nagrzewnicy fotela, sterownik, J131
|
| 15 | Szyberdach przekaźnik, J139
Szyberdach i jednostka sterująca szybą elektryczną, J139 |
| 16 |
Szyberdach i jednostka sterująca szybą elektryczną, J139
|
| 17 |
Adapter rozdzielacza drutu, (opcjonalne złącze urządzenia)
|
| 18 |
Nieużywany
|
