Rok produkcji: 2010, 2011, 2012.
Bezpiecznik zapalniczki (gniazdo zasilania) w Abarth Punto Evo (2010-2012) to bezpiecznik 86 w skrzynce bezpiecznikowej w komorze silnika.
Bezpieczniki są zgrupowane w trzech jednostkach sterujących: na desce rozdzielczej, w komorze silnika oraz po lewej stronie bagażnika.
| Opis | Nr | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Światło mijania prawe | 1 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podnieś światła mijania;
Korektor ustawienia reflektorów. |
8 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zasilanie INT/A cewek przełączników w
skrzynce bezpieczników silnika i cewek przełączników przekaźników na jednostce sterującej komputera nadwozia. |
13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Oświetlenie wewnętrzne;
Oświetlenie bagażnika; Oświetlenie schowka na rękawiczki. |
2 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zasilanie i akumulator do diagnostyki EOBD;
Automatyczna klimatyzacja; Alarm; Radio; Jednostka sterująca Blue & Me™. |
5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zasilanie INT dla deski rozdzielczej;
Włącznik pedału hamulca (styk NO); Trzecie światło stop. |
11 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Silniki blokujące drzwi;
Silniki aktywujące martwy zamek; Silniki odblokowujące bagażnik. |
4 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pompa spryskiwacza szyby przedniej i tylnej | 6 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Silnik szyby przedniej kierowcy | 14 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Silnik elektrycznego podnośnika szyby przedniej
po stronie pasażera |
7 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zasilanie INT dla świateł kontrolnych na desce rozdzielczej;
Jednostka sterująca pomiarem ciśnienia w oponach TMPS; Elektryczny ruch lusterek bocznych; Jednostka sterująca szyberdachu; Gniazdo systemu infotelematycznego my-port; Elektrochromowe lusterko wsteczne. |
12 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tablica przyrządów | 3 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zasilanie INT dla przełącznika pedału hamulca
(styk rozwierny), wyłącznika pedału sprzęgła, zespołu ogrzewania wnętrza, jednostki sterującej Blue & Me™, okablowania systemu dźwiękowego, jednostki sterującej stabilizatorem napięcia, światła cofania na zderzaku, czujnika wspomagania hamulca, cewek przełącznika przekaźnika na skrzynce bezpieczników w komorze silnika |
10 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Opis | Nr | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| System dźwiękowy Hi-Fi z jednostką sterującą i
subwoofem. |
09 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klakson | 10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lewe światło drogowe;
Prawe światło drogowe. |
14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sprężarka klimatyzacji | 19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ogrzewana szyba tylna | 20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pompa paliwa na zbiorniku | 21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lewe światło przeciwmgielne;
Prawe światło przeciwmgielne. |
30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gniazdo (gotowe do użycia) | 85 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gniazdo w przedziale pasażerskim;
Zapalniczka. |
86 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Czujnik stanu naładowania akumulatora | 87 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odmgławiacz lusterko boczne po stronie kierowcy;
Odmgławiacz lusterko po stronie pasażera. |
88 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Opis | Nr | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| System otwierania szyberdachu | 17 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednostka sterująca zarządzaniem
systemem alarmowym. |
14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wolny | 01 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wolny | 03 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wolny | 04 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wolny | 15 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wolny | 16 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wolny | 08 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wolny | 07 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gniazdo rozruchowe | 05 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektryczne szyby (silnik, sterownik)
w drzwiach lewych. |
11 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednostka sterująca TPMS
(system monitorowania ciśnienia w oponach) |
13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wolny | 09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wolny | 06 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wolny | 02 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

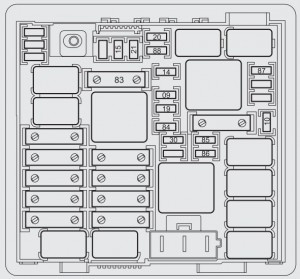

W modelu Abarth Punto Evo (2010-2012) za ten obwód odpowiada pozycja 86 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Abarth Punto Evo (2010-2012) tego obwodu pilnuje pozycja 21 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

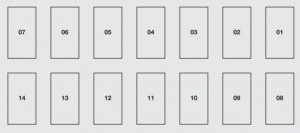

W modelu Abarth Punto Evo (2010-2012) znajdziesz go tutaj: pozycja 6 w skrzynce: skrzynka bezpieczników na desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Abarth Punto Evo (2010-2012) za ten obwód odpowiada pozycja 5 w skrzynce: skrzynka bezpieczników na desce rozdzielczej oraz pozycja 19 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Abarth Punto Evo (2010-2012) tego obwodu pilnuje pozycja 1 w skrzynce: skrzynka bezpieczników na desce rozdzielczej oraz pozycja 8 w skrzynce: skrzynka bezpieczników na desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Abarth Punto Evo (2010-2012) znajdziesz go tutaj: pozycja 5 w skrzynce: skrzynka bezpieczników na desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Abarth Punto Evo (2010-2012) za ten obwód odpowiada pozycja 7 w skrzynce: skrzynka bezpieczników na desce rozdzielczej oraz pozycja 11 w skrzynce: skrzynka bezpieczników bagażnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Abarth Punto Evo (2010-2012) tego obwodu pilnuje pozycja 30 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
