Volvo XC70 (2010) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Volvo XC70 (2010) – schemat skrzynki bezpieczników

Rok produkcji: 2010.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo XC70 (2010) to bezpiecznik 25 w skrzynce bezpiecznikowej w komorze silnika.

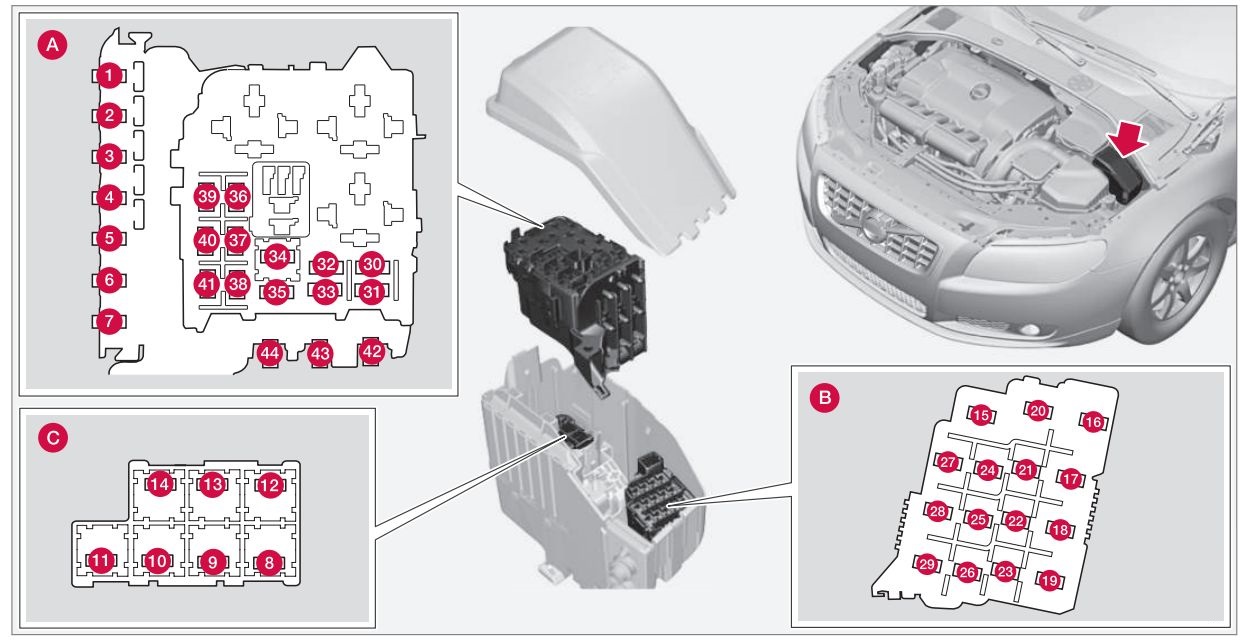

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Volvo XC70 – bezpieczniki – komora silnika
NumerOpisAmpery [A]
1Wyłącznik obwodu50
2Wyłącznik obwodu50
3Wyłącznik obwodu60
4Wyłącznik obwodu60
5Wyłącznik obwodu50
6
7
8
9Wycieraczki30
10
11Dmuchawa systemu klimatyzacji40
12
13Pompa ABS40
14Zawory ABS20
15
16Aktywne poziomowanie świateł zakrętowych (opcja)10
17Centralny moduł elektryczny20
18Radar;

Moduł sterujący ACC (opcja).

5
19Siła kierowania zależna od prędkości (opcja)5
20Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21Podgrzewane dysze spryskiwaczy10
22Pompa próżniowa I5T20
23Panel oświetleniowy5
24Spryskiwacze reflektorów15
25Gniazdo 12 V, przednie i tylne siedzenia;

Rear Seat Entertainment (RSE).

15
26Szyberdach *;

Konsola sufitowa;

ECC *.

10
27Skrzynia komory silnika5
28Dodatkowe światła *20
29Klakson15
30Moduł sterujący silnika (ECM)10
31Moduł sterujący automatycznej skrzyni biegów15
32Sprężarka klimatyzacji15
33Cewki5
34Przekaźnik rozrusznika30
35Cewki zapłonowe20
36Moduł sterujący silnika (ECM);

Przepustnica.

10
37System wtrysku15
38Zawory silnika10
39EVAP / podgrzewany czujnik tlenu / wtrysk15
40Ogrzewanie wentylacji skrzyni korbowej10
41Wykrywanie wycieków paliwa5
42
43
44Wentylator chłodzący80

Bezpieczniki – schowek na rękawiczki



NumerOpisAmpery [A]
1Czujnik deszczu*5
2System SRS10
3Hamulce ABS;

Elektryczny hamulec postojowy.

5
4Pedał przyspieszenia;

Podgrzewane siedzenia *.

7,5
5
6Wyświetlacz ICM;

Odtwarzacz CD i radio.

15
7Moduł kierownicy7,5
8
9Światła drogowe15
10Szyberdach *20
11Światła zapasowe7,5
12
13Przednie światło przeciwmgielne *15
14Spryskiwacze szyby przedniej15
15Adaptacyjny tempomat ACC *10
16
17Górne oświetlenie sufitowe;

Panel sterowania drzwi kierowcy;

Fotel pasażera z napędem elektrycznym*.

7,5
18Wyświetlacz informacyjny5
19Fotel kierowcy z napędem *5
20Wycieraczka tylnej klapy15
21Zdalny odbiornik kluczy;

Czujniki alarmowe.

5
22Pompa paliwowa20
23Elektryczna blokada kolumny kierownicy20
24
25Zamek –  zbiornik paliwa, klapa tylna10
26Syrena alarmowa;

ECC.

5
27Przycisk START / STOP ENGINE5
28Włącznik świateł hamowania5

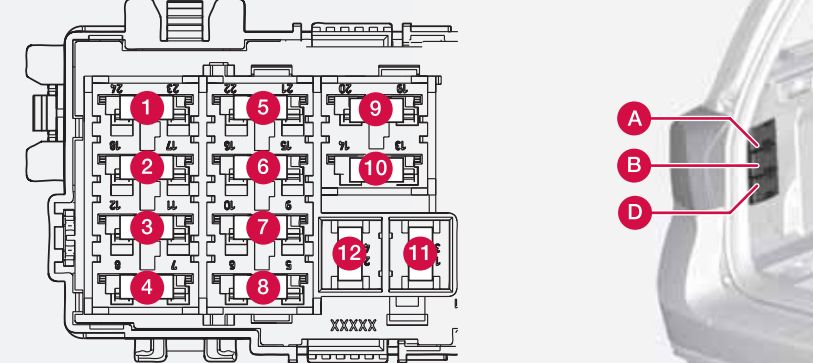

Bezpieczniki – przestrzeń ładunkowa

Volvo XC70 – bezpieczniki – bagażnik

Moduł A

NumerFunkcja – moduł A (czarny)Ampery [A]
1Przełączniki w drzwiach kierowcy25
2Przełączniki w drzwiach pasażera25
3Przełączniki w tylnych drzwiach po stronie kierowcy25
4Przełączniki w tylnych drzwiach po stronie pasażera25
5
6Gniazdo 12 V w przestrzeni bagażowej;

Chłodnica *.

15
7Odmrażacz tylnej szyby30
8
9Gniazdo przyczepy 2 *15
10Fotel kierowcy z napędem *25
11Gniazdo przyczepy 1 *40
12Elektrycznie sterowana klapa tylna *30



Moduł B (biały)

NumerFunkcja – moduł B (biały)Ampery [A]
1
2Moduł sterujący Active Chassis System *15
3Podgrzewany fotel kierowcy *15
4Podgrzewane siedzenie pasażera *15
5Ogrzewanie tylnych siedzeń – strona pasażera *15
6Moduł sterujący AWD10
7Ogrzewanie tylnych siedzeń – strona kierowcy *15
8
9Fotel pasażera z napędem elektrycznym *25
10Napęd bezkluczykowy *20
11Elektryczny hamulec postojowy – po stronie kierowcy *30
12Elektryczny hamulec postojowy – strona pasażera30



Moduł C (niebieski)

NumerFunkcja – moduł C (niebieski)Ampery [A]
1Wyświetlacz systemu nawigacji10
2
3Głośnik niskotonowy*25
4Radio satelitarne SIRIUS *5
5Wzmacniacz dźwięku*25
6System nagłośnienia15
7
8 – 12Rezerwa
