Toyota Supra IV (1992-1997) – skrzynka bezpieczników

Toyota Supra IV (1992-1997) – schemat skrzynki bezpieczników

Rok produkcji: 1992, 1993, 1994, 1995, 1996, 1997.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Supra IV (1992-1997) to bezpiecznik 10 w skrzynce bezpiecznikowe na tablicy przyrządów.

Tablica przyrządów

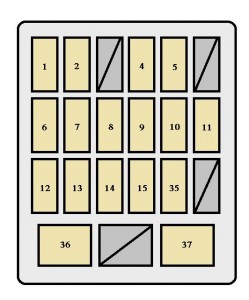

Toyota Supra – bezpieczniki – tablica przyrządów

Komora silnika

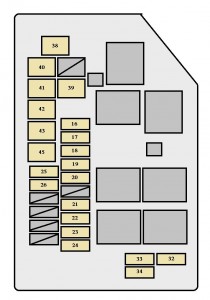

Toyota Supra – bezpieczniki – komora silnika

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

2 HTR 7,5 System klimatyzacji
3 SEAT-HTR 7,5 Podgrzewacz siedzenia
4 ST 7,5 System startowy
5 IGN 7,5 Układ ładowania;

Lampka ostrzegawcza wyładowania;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System poduszek powietrznych SRS.

6 PANEL 10 Oświetlenie tablicy przyrządów;

Sterowanie oświetleniem tablicy przyrządów.

7 MIR-HTR 10 Ogrzewanie lusterek
8 TURN 7,5 Włącz światła sygnalizacyjne
9 STOP 15 Światła stopu;

Urządzenie wyłączające tempomat.

10 CIG 15 Zapalniczka;

System klimatyzacji;

System poduszek powietrznych SRS;

System odstraszający przed kradzieżą;

System kontroli blokady zmiany biegów.

11 RAD NO.2 7,5 Radio;

Odtwarzacz kasetowy;

Antena zasilająca.

12 TAIL 10 Światła tylne;

Światła postojowe;

Przednie boczne światła obrysowe;

Tylne boczne światła obrysowe;

Światła tablicy rejestracyjnej.

13 ECU-IG 10 System tempomatu;

Układ przeciwblokujący;

Wspomaganie kierownicy;

Antena elektryczna;

System odstraszający przed kradzieżą;

System kontroli blokady zmiany biegów;

System kontroli trakcji.

14 GAUGE 10 Wskaźniki i mierniki;

Wskaźniki przypomnień serwisowych i

brzęczyki ostrzegawcze

(z wyjątkiem lampek ostrzegawczych o

wyładowaniu i otwartych drzwiach);

Odmgławiacz tylnej szyby;

System ładowania;

Tempomat;

Elektronicznie sterowana automatyczna skrzynia biegów;

System kontroli trakcji.

15 ECU-B 10 Klimatyzacja;

Tempomat;

System zapobiegający blokowaniu kół podczas hamowania;

System poduszek powietrznych SRS;

System kontroli trakcji.

16 EFI NO.2 30 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

17 EFI NO.1 30 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

18 AM2 30 System startowy
19 FOG 15 Przednie światła przeciwmgielne
20 HAZ-HORN 15 Światła awaryjne;

Klaksony.

21 TRAC 7,5 System kontroli trakcji
22 ALT-S 7,5 System ładowania
23 DOME 7,5 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Dodatkowe oświetlenie drzwi;

Oświetlenie przedziału bagażowego;

Lampka wyłącznika zapłonu;

Lampka ostrzegawcza otwartych drzwi;

System odstraszający przed kradzieżą;

System świateł do jazdy dziennej.

24 RAD NO.1 20 Radioodtwarzacz kasetowy
25 HEAD (RH) 15 Reflektor prawy
26 HEAD (LH) 15 Reflektor lewy
27 HEAD (RH-LWR) 15 Reflektor prawy (światło mijania)
28 HEAD (LH-LWR) 15 Reflektor lewy (światło mijania)
29 HEAD (RH-UPR) 15 Reflektor prawy (światło drogowe)
30 HEAD (LH-UPR) 15 Reflektor lewy (światło drogowe)
31 DRL 7,5 System świateł do jazdy dziennej
32 SPARE 30 Zapasowy bezpiecznik
33 SPARE 7,5 Zapasowy bezpiecznik
34 SPARE 15 Zapasowy bezpiecznik
35 OBD-II 7,5 System diagnostyki pokładowej

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
36 DOOR 30 Okno elektryczne;

System zamka drzwi;

System odstraszający przed kradzieżą.

37 DEFOG 30 Odmgławiacz tylnej szyby



Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
38 ALT 120 System ładowania
39 MAIN 50 System rozrusznika, reflektory
40 HTR 50 System klimatyzacji
41 FAN 30 Elektryczny wentylator chłodzący
42 ABS NO.1 60 Układ przeciwblokujący;

System kontroli trakcji.

43 AM1 50 Elektroniczny układ zapłonowy,

dystrybutor zapłonu.

44 AM1 60 Elektroniczny układ zapłonowy,

dystrybutor zapłonu.

45 POWER 60 Bezpieczniki „PANEL”, „STOP”, „TAIL”,

„ECU-B”, „DEFOG” i „DOOR”
