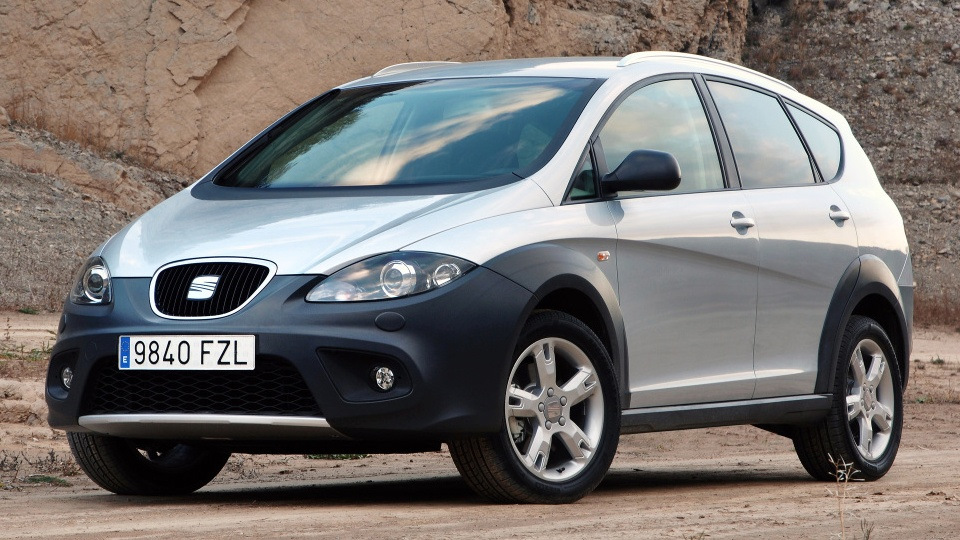

Seat Altea Freetrack (2012) – skrzynka bezpieczników

Seat Altea Freetrack (2012) – schemat bezpieczników

Rok produkcji: 2012

Bezpieczniki po lewej stronie deski rozdzielczej

Numer Opis Ampery [A]
1 Pusty
2 Pusty
3 Pusty
4 Pusty
5 Pusty
6 Pusty
7 Pusty
8 Pusty
9 Poduszka powietrzna 5
10 Wejście RSE (ekran dachowy) 10
11 Pusty
12 Lewy reflektor ksenonowy 10
13 Tablica przyrządów (poziom oleju) / Jednostka sterująca
kablem (BCM) / Ogrzewanie / ABS, ESC (ESP) / Pilot parkowania / Bramka / Przepływomierz
5
14 Skrzynia biegów / Wspomaganie kierownicy / Czujnik świateł hamowania / Przyczepa / ABS, ESC (ESP) / Haldex / Włącznik świateł 10
15 Podgrzewana szyba przednia / Oświetlenie wskaźników / Tablica diagnostyczna / Zarządzanie silnikiem / Dodatkowe
ogrzewanie / Reflektory AFS / Park Pilot
10
16 Prawy reflektor ksenonowy 10
17 Zarządzanie silnikiem 10
18 Pusty
19 Pusty
20 Park Pilot (pomoc w parkowaniu) / dźwignia zmiany biegów / jednostka sterująca ESC (ESP) 10
21 Pusty
22 Wolumetryczny czujnik alarmu / klakson 5
23 Diagnoza / czujnik deszczu / włącznik światła 10
24 Asystent wstępnej instalacji haka do przyczepy 15
25 Pusty
26 Pompa próżniowa 20
27 Wejście RSE (ekran dachowy) 10
28 Silnik wycieraczki TYLNEJ szyby 20
29 Pusty
30 Zapalniczka / gniazdo 20
31 Pusty
32 Pusty
33 Podgrzewacz 40
34 Pusty
35 Pusty
36 Pusty
37 Pusty
38 Pusty
39 Jednostka sterująca przyczepy (sprzęgło) 15
40 Jednostka sterująca przyczepy (kierunkowskazy, hamulce i lewa
strona)
20
41 Jednostka sterująca przyczepy (światło przeciwmgielne, światło cofania i prawa strona) 20
42 Tablica rozdzielcza okablowania BCM 20
43 Wstępna instalacja przyczepy 40
44 Ogrzewanie tylnej szyby 25
45 Elektryczne szyby (przednie) 30
46 Tylne szyby elektryczne 30
47 Silnik (sterownik paliwa, przekaźnik benzyny) 15
48 Wygodne sterowanie 20
49 Sterowanie ogrzewaniem 40
50 Podgrzewane siedzenia 30
51 Szyberdach 20
52 Spryskiwacze reflektorów 20
53 Asystent wstępnej instalacji haka do przyczepy 20
54 Taxi (zasilanie taksometrów) 5
55 Asystent wstępnej instalacji haka do przyczepy 20
56 Taxi (zasilanie nadajnika) 15
57
58 Centralny zamek sterujący 30
Zobacz również:  Seat Arona (2021) – skrzynka bezpieczników

Układ bezpieczników, komora silnika, lewa część

Numer Opis Ampery [A]
1 Wycieraczki 20
2 Skrzynia biegów DQ200 30
3 Jednostka sterująca kablem 5
4 ABS 20
5 Skrzynia biegów AQ 15
6 Tablica przyrządów / kolumna kierownicy 5
7 Kluczyk zapłonu 40
8 Radio 15
9 Telefon / TomTom Navigator 5
10 Zarządzanie silnikiem 5
Zarządzanie silnikiem 10
11 Pusty
12 Elektroniczna jednostka kontrolująca 5
13 Zasilanie modułu wtrysku benzyny 15
Zasilanie modułu wtrysku oleju napędowego 30
14 Cewka 20
15 Zarządzanie silnikiem 5
Przekaźnik pompy 10
16 Właściwe oświetlenie 30
17 Róg 15
18 Pusty
19 Czysty 30
20 Pompa wodna 10
Pompa z czujnikiem ciśnienia dla silnika 1.8 20
21 * Sonda lambda 15
22 Pedał hamulca, czujnik prędkości 5
23 * Zarządzanie silnikiem 5
Zarządzanie silnikiem 10
Zarządzanie silnikiem 15
24 AKF, zawór skrzyni biegów 10
25 * Pompa ABS 40
26 Oświetlenie lewe 30
27 * Zarządzanie silnikiem 40
Zarządzanie silnikiem 50
28 Pusty
29 * Elektryczne szyby (przód i tył) 50
Elektryczne szyby (przednie) 30
30 Kluczyk zapłonu 40
* Moc znamionowa w zależności od silnika
