Range Rover P38A (1994-2002) – skrzynka bezpieczników

01/07/2021

Spis treści

Range Rover P38A (1994-2002) – schemat skrzynki bezpieczników

Rok produkcji: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Bezpiecznik zapalniczki (gniazdo zasilania) w Range Roverze P38A (1994-2002) to bezpiecznik 8 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników w prawym fotelu

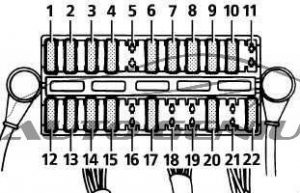

Range Rover P38A – schemat skrzynki bezpieczników – prawe siedzenie
Numer Amp [A] Opis
1 10 Zestaw instrumentów;

Zegar;

Radio;

Zestaw przełączników konsoli środkowej.

2 30 Tylna prawa szyba;

Ogrzewanie foteli.

3 5 Sterownik EAT – Zasilanie bateryjne
4 30 Sterownik skrzynki rozdzielczej –

zasilanie bateryjne.

5 Zapasowy
6 10 Doczepiane lusterko wsteczne;

Zapasowy 1 zapłon;

Oświetlenie osłony przeciwsłonecznej;

Do 99MY:

Zasilanie zapłonu EAT;

Zasilanie zapłonu skrzynki rozdzielczej.

7 10 Do 99MY:

Poduszka powietrzna

Od 99MY:

Sterownik EAT zasilanie zapłonu;

zasilanie zapłonu ECU skrzynki rozdzielczej.

8 30 Telefon samochodowy;

Radio;

przednia zapalniczka;

HEVAC.

Do 99MY:

Wzmacniacz antenowy.

9 20 Przedni wzmacniacz ICE;

Drzwiczki prawe i lewe;

Akumulator 2.

10 30 Akumulator siedzenia prawy 1;

Akumulator siedzenia prawy 2;

Akumulator lędźwiowego siedzenia prawy;

Akumulator poduszki tylnej 1;

Akumulator regulacji do przodu/do tyłu 1;

Akumulator przednich siedzeń 2;

Akumulator oparcia 2;

Akumulator zagłówka 2.

11 Zapasowy
12 30 Ogrzewana szyba tylna;

Szyba tylna lewa.

13 20 Elektrozawór blokady zmiany biegów;

Szyberdach;

Do 99MY:

Elektrozawór blokady klucza.

14 30 Centralny zamek drzwi tylnych;

Zwalnianie klapki paliwa;

Zasilanie z akumulatora przyczepy.

15 20 Tylne wzmacniacze ICE;

Oświetlenie wnętrza/przestrzeni ładunkowej;

Subwoofer ICE;

Tylne prawe oświetlenie dodatkowe;

Zdalny odbiornik RF;

Centralny zamek drzwi tylnych;

Tylna wycieraczka.

16 30 Zapasowy
17 10 Zasilanie przełącznika hamulca;

Do 99MY:

Sygnał zapłonu HEVAC;

Przełączniki zawieszenia pneumatycznego.

18 30 Zasilanie akumulatorowe 6. stacji
19 Zapasowy
20 30 Akumulator fotela lewego 1;

Akumulator siedzenia lewego 2;

Akumulator lędźwiowego siedzenia;

Akumulator poduszki tylnej 1;

Akumulator regulacji do przodu/tyłu 1;

Akumulator oparcia 2;

Akumulator przedniej poduszki 2;

Akumulator zagłówka 2.

21 Zapasowy
22 30 Akumulator w drzwiach lewych 1

(tylko szyba przednia);

Akumulator w drzwiach prawych 2

(tylko szyba przednia).

Skrzynka bezpieczników w komorze silnika

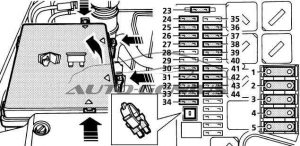

Range Rover P38A – schemat skrzynki bezpieczników – komora silnika
Numer Amp [A] Opis
1 60 *
2 50 Zapasowy
3 40 Pompa ABS
4 60 *
5 60 *
23 10 Poduszka powietrzna SRS
24 5 ABS
25 20 Wycieraczka przednia;

Spryskiwacze reflektorów.

26 20 System zarządzania silnikiem (EMS)
27 10 Sprężarka klimatyzacji
28 30 Cewki zapłonowe – silniki benzynowe
15 Wentylator chłodzący – silniki wysokoprężne
29 10 Zawieszenie pneumatyczne
30 30 Podgrzewana przednia szyba
31 30 Klimatyzacja
32 30 Podgrzewana przednia szyba
33 5 Diagnostyka;

Sygnalizator bateryjny.

34 30 Dmuchawa nagrzewnicy
35 10 Klimatyzacja;

Zawieszenie pneumatyczne.

36 30 Klimatyzacja
37 30 System zarządzania silnikiem (EMS)
38 30 ABS
39 20 Pompa paliwowa
40 40 Rozrusznik;

Zawieszenie pneumatyczne.

41 20 Klakson
42 10 Ogrzewanie i wentylacja,

blokada klawiszy

43 30 Dmuchawa nagrzewnicy
44 30 System zarządzania silnikiem (EMS)
