Rok produkcji: 2009.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 308 CC (2009) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.
Skrzynka bezpieczników jest umieszczona w dolnej części deski rozdzielczej (po lewej stronie).
| Nr | Amp [A] | Opis |
| F36 | 30 | Podgrzewane siedzenia kierowcy i pasażera |
| F37 | 5 | Skrzynka bezpieczników przyczepy |
| F38 | 30 | Moduł pamięci fotela kierowcy |
| F39 | – | Nieużywany |
| F40 | 30 | Wzmacniacz Hi-Fi;
Moduł pamięci fotela pasażera. |
| Nr | Amp [A] | Opis |
| F1 | – | Nieużywany |
| F2 | – | Nieużywany |
| F3 | 5 | Jednostka sterująca poduszkami
powietrznymi i napinaczami. |
| F4 | 10 | Pedał sprzęgła i dwufunkcyjne
przełączniki hamulca; Elektrochromatyczne lusterko wewnętrzne; Klimatyzacja; Czujnik kąta skrętu kierownicy; Automatyczna skrzynia biegów; Jednostka przełączająco-zabezpieczająca. |
| F5 | 30 | Elektryczne szyby przednie;
Zasilanie składanych lusterek. |
| F6 | 30 | Tylne szyby elektryczne uruchamiane
jednym przyciskiem; Zewnętrzne sterowanie otwieraniem drzwi. |
| F7 | 5 | Przednie i tylne oświetlenie sufitowe;
Lampki do czytania map; Oświetlenie osłony przeciwsłonecznej; Oświetlenie schowka. |
| F8 | 20 | Sprzęt audio;
Audio/telefon; Zmieniarka CD; Wyświetlacz wielofunkcyjny; Wykrywanie niskiego ciśnienia w oponach; Schowki wewnętrzne. |
| F9 | 30 | Przednie gniazdo 12 V,
Zapalniczka |
| F10 | 15 | Sterowanie na kierownicy;
Syrena alarmowa; Jednostka sterująca alarmem. |
| F11 | 15 | Stacyjka niskoprądowa |
| F12 | 15 | Tablica przyrządów;
Lampi pasów bezpieczeństwa i lampki ostrzegawcze przedniej poduszki powietrznej pasażera; Klimatyzacja; Moduł pamięci fotela kierowcy; Składany moduł dachowy. |
| F13 | 5 | Skrzynka bezpieczników silnika;
Poduszki powietrzne. |
| F14 | 15 | Wyświetlacz wielofunkcyjny;
Wzmacniacz; Zestaw głośnomówiący; Czujnik deszczu/jasności; Jednostka sterująca wspomaganiem parkowania; Jednostka pamięci fotela pasażera. |
| F15 | 30 | Ryglowanie i superzamek |
| F17 | 40 | Odmrażanie tylnej szyby i
lusterek zewnętrznych. |
| SH | – | Bocznik PARC |

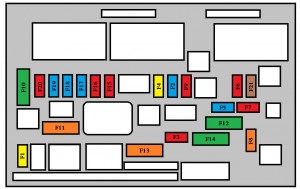

Skrzynka bezpieczników jest umieszczona w komorze silnika w pobliżu akumulatora (po lewej stronie).
| Nr | Amp [A] | Opis |
| F1 | 20 | Zasilanie sterownika silnika;
Pompa wtryskowa i elektrozawory EGR (2 l HDI 16V); Wtryskiwacze (2 l HDI 16V). |
| F2 | 15 | Klakson |
| F3 | 10 | Wycieraczki |
| F4 | 20 | Spryskiwacz reflektorów |
| F5 | 15 | Opróżnij kanister,
Zawory elektromagnetyczne do regulacji ciśnienia turbiny (1,6 l THP 16 V); Podgrzewacz pary oleju (1,6 l THP 16 V) |
| F6 | 10 | Czujnik prędkości pojazdu;
Jednostka sterująca ABS/ESP. |
| F7 | 10 | Sterownik wspomagania kierownicy;
Automatyczna skrzynia biegów; Czujnik poziomu płynu chłodzącego silnik. |
| F8 | 25 | Sterowanie rozrusznikiem |
| F9 | 10 | Gniazdo diagnostyczne;
Reflektory kierunkowe; Czujnik przepływu powietrza (Diesel); Pompa filtra cząstek stałych (Diesel); Sterowanie lusterek zewnętrznych. |
| F10 | 30 | Siłowniki sterownika silnika
(benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, podgrzewacze, pompa paliwa, sterowany termostat); (Diesel: elektrozawory, podgrzewacze) |
| F11 | 40 | Dmuchawa klimatyzacji |
| F12 | 30 | Wolna/szybka wycieraczka szyby przedniej |
| F13 | 40 | Zasilanie interfejsu wbudowanych systemów
(zapłon dodatni). |
| F14 | – | Nieużywany |
| F15 | 10 | Światło drogowe prawe |
| F 16 | 10 | Światło drogowe lewe |
| F17 | 15 | Reflektor mijania lewy |
| F18 | 15 | Światło mijania prawe |
| F19 | 15 | Nagrzewnica oleju (1,6 l VTi 16V);
Zawór elektromagnetyczny opróżniania kanistra (1,6 l VTi 16V); Czujniki tlenu (benzyna); Elektrozawory chłodzenia powietrzem (Diesel). |
| F20 | 10 | Sterowany termostat;
Zawory elektromagnetyczne z regulacją rozrządu; Zawór elektromagnetyczny regulacji ciśnienia turbosprężarki (Diesel); Czujnik poziomu płynu chłodzącego silnik (Diesel). |
| F21 | 5 | Zasilanie przekaźnika zespołu wentylatora;
Sterowanie przekaźnikiem Valvetronic (1,6 l VTi 16 V); Chłodzenie turbo (1,6 l THP 16 V); Czujnik przepływu powietrza (1,6 l HDI 16 V). |
| Nr | Amp [A] | Opis |
| 1 | 15 | Automatyczna skrzynia biegów |
| 2 | 15 | Gniazdo diagnostyczne;
Światła dzienne. |
| 3 | 5 | Dwufunkcyjny wyłącznik hamulca |
| 4 | – | Nieużywany |
| 5 * | 80 | Zespół elektropompy
wspomagania kierownicy. |
| 6 * | 70 | Jednostka grzewcza (Diesel) |
| 7 * | 100 | Jednostka przełączająca i
zabezpieczająca. |
| 8 * | 50 | Ogrzewanie szyi kierowcy i
pasażera. |
| 9 | – | Nieużywany |
| 10 * | 30 | Silnik elektryczny Valvetronic
(1,6 l THP 16V). |
| Nr | Amp [A] | Opis |
| MF1* | 50 | Zespół i jednostka elektropompy
dachu wysuwanego. |
| MF2* | 50 | Skrzynka bezpieczników w
przedziale pasażerskim. |
| MF3* | 50 | Montaż wentylatora |
| MF4* | 80 | Wbudowany interfejs systemowy |
| MF5* | 80 | Wbudowany interfejs systemowy |
| MF6* | 40 | Jednostka sterująca ABS/ESP |
| MF7* | 30 | Zawory elektromagnetyczne ABS/ESP |
| MF8* | – | Nieużywany |
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych.
