Ford Escape (2008-2012) – skrzynka bezpieczników

10/19/2020

Spis treści

Ford Escape (2008-2012) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009, 2010, 2011, 2012.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Escape (2008-2012) to bezpiecznik 20(?) w skrzynce bezpiecznikowej.

Panel bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po prawej stronie konsoli środkowej, obok tablicy rozdzielczej.

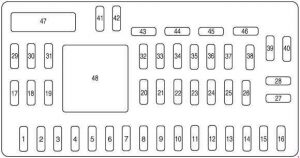

Ford Escape – schemat skrzynki bezpieczników – przedział pasażerski
Nr [A] Opis
1 30 Nieużywany (zapasowy)
2 15 Włącznik / wyłącznik hamulca
3 15  Moduł SYNC ®
4 30 Dach księżycowy
5 10 Podświetlenie klawiatury, blokada hamulca (BSI), panel bezpieczników w przedziale pasażerskim, SPDJB
6 20 Kierunkowskazy, światła stopu
7 10 Światła mijania (lewe)
8 10 Światła mijania (prawe)
9 15 Światła wewnętrzne
10 15 Podświetlenie
11 10 Napęd na cztery koła
12 7,5 Przełącznik zasilania lusterka
13 7,5 do 2008 r:  Odpowietrznik kanistra
14 10 FCIM (przyciski radiowe), moduł wyświetlacza przedniego, moduł GPS
16 15 Nieużywany (zapasowy)
17 20 Wszystkie zasilanie silnika zamka, zwolnienie klapy podnoszonej, zwolnienie szyby podnoszonej
18 20 Podgrzewane siedzenie
19 25 Tylna wycieraczka
20 15 Łącza danych
21 15 Światła przeciwmgielne
22 15 Lampy parkowe
23 15 Reflektory świateł drogowych
24 20 Przekaźnik klaksonowy
25 10 Lampy na żądanie
26 10 Zestaw wskaźników tablicy rozdzielczej
27 20 Stacyjka
28 5 Radio
29 5 Zestaw wskaźników tablicy rozdzielczej
30 5 Anulowanie przesterowania
31 10 Moduł kontroli ograniczeń
32 10 Moduł tylnej kamery wideo
33 10 Przełącznik kontroli prędkości
34 5 Wyłącznik regulacji prędkości, ABS
35 10 Napęd na cztery koła, EPAS (układ kierowniczy), moduł wspomagania parkowania
36 5 Nadajnik pasywnego systemu antykradzieżowego (PATS)
37 10 Kontrola klimatu
38 20 Subwoofer / Amp (radio audiofilskie)
39 20 Radio
40 20 Przedni punkt zasilania
41 15 Przełączniki blokady drzwi kierowcy / pasażera, automatyczne przyciemniane lusterko, kompas, oświetlenie otoczenia, dach księżycowy, wyświetlacz aparatu w lustrze
42 10 Nieużywany (zapasowy)
43 10 Układ logiczny tylnej wycieraczki, przekaźnik podgrzewanych siedzeń, zestaw wskaźników
44 10 Nieużywany (zapasowy)
45 5 Układ logiczny wycieraczek przednich, przekaźnik silnika dmuchawy
46 7,5 OCS (ograniczenia), PADI (ograniczenia)
Wyłącznik obwodu
47 30 Okna elektryczne, dach księżycowy
Przekaźnik
48 Opóźniony przekaźnik akcesoriów
Zobacz również:  Ford Puma (2019-2020) – skrzynka bezpieczników

Skrzynka bezpiecznikowa komory silnika

do 2009 roku

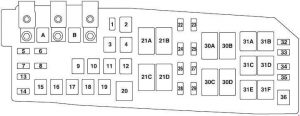

Ford Escape – schemat skrzynki bezpieczników – komora silnika

od 2010 roku

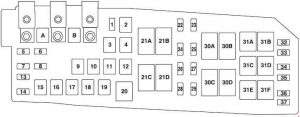

Ford Escape – schemat skrzynki bezpieczników – komora silnika
Nr [A] Opis
ZA 80 Elektroniczny moduł wspomagania kierownicy (EPAS)
b 125 Panel bezpieczników w przedziale pasażerskim
1 15 Podgrzewane lustro
2 30 Odmrażacz tylny
3 20 Tylny punkt zasilania  (konsola środkowa)
4 20 do 2008 r:  Pompa paliwa
5 10 Moduł sterowania zespołem napędowym (PCM) – utrzymywanie mocy, przekaźnik PCM, odpowietrznik kanistra (stan na 2009 r.)
6 15 Alternator
7 15 Zatrzask tylnej klapy
8 20 Światła postojowe do holowania przyczepy
9 50 Układ przeciwblokujący (ABS)
10 30 Wycieraczki przednie
11 30 Rozrusznik
12 40 Silnik dmuchawy
13 10 Sprzęgło klimatyzacji
14 15 Światła skrętu przyczepy
15
16 40 Wentylator chłodzący 1
17 40 Wentylator chłodzący 2
18 20 Elektrozawór ABS
19 30 Fotele elektryczne
22 20 od 2009 r:  Pompa paliwowa
23 15 od 2009 r:  Wtryskiwacze paliwa
24 10 do 2008 r .:  transmisja PCM
25 5 od 2009 r .:  ABS
26 15 od 2009 r:  Cewki zapłonowe
10 do 2008 r .:  PCM
27 10 PCM – lampka kontrolna ogólnej awarii podzespołów układu napędowego
28 20 od 2009 r .:  PCM – lampka kontrolna awarii podzespołów układu napędowego związanych z emisją spalin
15 do 2008 r .:  PCM
29 15 od 2009:  PCM
do 2008:  Cewki zapłonowe
32
35 10 Start, światła cofania, tylny przekaźnik odszraniania
36
37 do 2009 r .:  nieużywany
Przekaźnik
20 Przekaźnik sprzęgła klimatyzacji
21A Tylny przekaźnik odmrażacza
21B od 2009 r:  Przekaźnik paliwa
21C Przekaźnik dmuchawy
21D Przekaźnik PCM
30A Przekaźnik wentylatora chłodzącego 1
30B Przekaźnik rozrusznika
30C Przekaźnik główny wentylatora chłodzącego
30D Przekaźnik wentylatora chłodzącego 2
31A Przekaźnik światła cofania
31B
31C Przekaźnik skrętu w lewo holowania przyczepy
31D Przekaźnik skrętu w prawo holowania przyczepy
31E Przekaźnik parkowania przyczepy
31F Przekaźnik zatrzasku klapy podnoszonej
Dioda
33 Dioda PCM
34 Dioda startowa
