Aston Martin DB9 – skrzynka bezpieczników
Aston Martin DB9 – schemat skrzynki bezpieczników
Rok produkcji:
Bezpiecznik zapalniczki (gniazdo zasilania) w Astonie Martinie DB9 to bezpiecznik 45 w skrzynce bezpiecznikowej komory silnika.

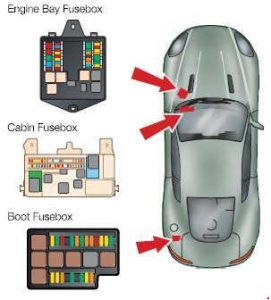

Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników w komorze silnika – strona pasażera.
Skrzynka bezpieczników w kabinie – na nogi pasażera.
Skrzynka bezpieczników bagażnika – lewa strona bagażnika.
Komora silnika
| Nr |
Ampery [A] |
Opis |
| 1 | 10 | Keep alive power PCM (Bank B) |
| 2 | 10 | Tracker (opcja) / zegar |
| 3 | 10 | Moduł wentylatora chłodzącego |
| 4 | 20 | Zarządzanie silnikiem (PCM A) |
| 5 | 20 | Zarządzanie silnikiem (PCM B) |
| 6 | 15 | Czujniki tlenu w spalinach (HEGO) / Czujnik katalizatora (CMS) (Bank B) |
| 7 | 15 | Cewki 7-12 / Elektrozawory tłumika (Bank B) |
| 8 | 10 | Czujnik poziomu płynu chłodzącego silnik (bank B) |
| 9 | 20 | Wtryskiwacze 7-12 / czujnik masowego przepływu powietrza (MAF) (bank B) |
| 10 | 10 | Sprzęgło klimatyzacji |
| 11 | 15 | Klakson |
| 12 | 10 | Keep alive power PCM (Bank A) |
| 13 | 20 | Wtryskiwacze 1-6 / czujnik masowego przepływu powietrza (MAF) (bank A) |
| 14 | 10 | Zawór zarządzania oparami (VMV) (bank A) |
| 15 | 25 | Elektrozawór rozrusznika |
| 16 | 15 | Cewki 1-6 / solenoidy tłumiące (bank A) |
| 17 | 5 | Elektrozawór zwalniający schowek |
| 18 | 15 | Czujniki tlenu w spalinach (HEGO) / Czujnik katalizatora (CMS) (Bank A) |
| 19 | 30 | Moduł ABS / zasilanie z akumulatora |
| 20 | 30 | Moduł ABS / zasilanie z akumulatora |
| 21 | 30 | Podgrzewana przednia szyba |
| 22 | 5 | Zapasowy |
| 23 | – | Pusty |
| 24 | 5 | Lampka ostrzegawcza alternatora |
| 25 | 5 | Zapasowy |
| 26 | 20 | Pompa spryskiwacza reflektorów |
| 27 | 25 | Zapasowy |
| 28 | 10 | Moduł ABS, czujnik kąta skrętu / czytnik kluczyków zapłonowych |
| 29 | 25 | Zapasowy |
| 30 | 5 | Wykrywanie baterii |
| 31 | 30 | Podgrzewana przednia szyba |
| 32 | 30 | Silnik wycieraczek (wolny) |
| 33 | 30 | Silnik wycieraczek (szybki) |
| 34 | 20 | Silnik dmuchawy nagrzewnicy |
| 35 | 60 | Moduł wentylatora chłodzącego |
Bezpieczniki kabinowe
| Nr |
Ampery [A] |
Opis |
| 43 | 10 | Wyświetlacz modułu multimedialnego / Telefon (opcja) / Tuner GPS (opcja (nie na Bliskim Wschodzie)) / Odtwarzacz multimedialny |
| 44 | 10 | Moduł poduszki powietrznej |
| 45 | 15 | Gniazdo akcesoriów i oświetlenie |
| 46 | 5 | Rozkładane pałąki (Volante) / Przełącznik dachowy kabrioletu (Volante) / Informacje o kierowcy / Wyłącznik głównej lampy / Przekaźnik schowka podręcznego / Główny wyłącznik blokady / Wyłącznik akumulatora |
| 47 | 5 | Lampy wewnętrzne (przednie / na nogi / tylne) / Lampy bagażnika |
| 48 | 15 | Przekaźnik i pompa spryskiwacza przedniej szyby |
| 49 | 10 | Moduł poduszki powietrznej |
| 50 | 5 | Zapasowy |
| 51 | 10 | Wejścia diagnostyczne / Przełączniki konsoli środkowej |
| 52 | 5 | Przycisk Start |
| 53 | 10 | Moduł regulacji reflektorów / Moduł wspomagania kierownicy |
| 54 | 10 | Skrzynka bezpieczników silnika, skrzynka bezpieczników bagażnika |
| 55 | 20 | Zapasowy |
| 56 | 10 | Moduł konsoli środkowej / moduł sygnalizatora / przełącznik świateł awaryjnych |
| 57 | 15 | Złącza diagnostyczne / Przełącznik pedału hamulca |
| 58 | 10 | Światła drogowe (RH) |
| 59 | 10 | Światła drogowe (LH) |
| 60 | 15 | Podgrzewacz fotela kierowcy |
| 61 | 15 | Ogrzewanie siedzenia pasażera |
| 62 | 20 | Moduł klimatyzacji |
| 63 | 20 | Zapasowy |
| 64 | 5 | Moduł odbiornika AM / FM / Odbiornik kontroli ruchu (TMC) |
| 65 | 5 | Odtwarzanie multimediów / Moduł multimedialny i wyświetlacz / Wzmacniacze antenowe / Wzmacniacz audio |
| 66 | 10 | Moduł konsoli środkowej / moduł sterujący systemu Infotainment |
| 67 | 15 | Zapasowy |
| 68 | 5 | Zapasowy |
| 69 | 5 | Składany moduł dachowy (Volante) |
| 70 | 15 | Zapasowy |
| 71 | – | Zapasowy |
| 72 | – | Zapasowy |
| 73 | 5 | Zapasowy |
| 74 | 15 | Pompa paliwowa |
| 75 | – | Zapasowy |
| 76 | – | Zapasowy |
| 77 | 15 | Moc wyjściowa rozruchu |
| 78 | – | Pusty |
| 79 | 5 | Moduł świateł cofania / asystenta parkowania (opcja) |
| 80 | 5 | Wyłącznik baterii |
| 81 | 20 | Stacyjka |
| 82 | 25 | Moduł drzwi pasażera |
| 83 | 25 | Moduł drzwi kierowcy |
| 84 | 30 | Zasilanie siedzenia pasażera i pakiet przełączników |
| 85 | 30 | Zasilanie fotela kierowcy i pakiet przełączników |
| 86 | 5 | Przycisk Start, siedzenia kierowcy i pasażera |
Bezpieczniki samodzielne w kabinie
| Nr |
Ampery [A] |
Opis |
| 1 | 40 | Zasilanie skrzynki bezpiecznikowej kabiny |
| 2 | 30 | Zasilanie skrzynki bezpiecznikowej kabiny |
| 3 | – | Pusty |
| 4 | 40 | Zasilanie skrzynki bezpiecznikowej kabiny |
| 5 | 20 | Zasilanie skrzynki bezpiecznikowej kabiny |
Bezpieczniki rozruchowe
| Nr |
Ampery [A] |
Opis |
| 1 | 5 | Silniki zamka pokrywy kabrioletu (Volante) |
| 2 | 20 | Zapasowy |
| 3 | 30 | Podgrzewana tylna szyba przednia |
| 4 | 20 | Silnik szyby tylnej ćwiartki LH (Volante) |
| 5 | 30 | Zapasowy |
| 6 | 20 | Tylny silnik szyby RH (Volante) |
| 7 | 5 | Zasilanie wyłącznika akumulatora (BDS) |
| 8 | 30 | Moduł pompy paliwa (Bank B) / Tracker (opcja) |
| 9 | 30 | Moduł pompy paliwa (bank A) |
| 10 | 30 | Składany moduł dachowy (Volante) |
| 11 | 20 | Zapasowy |
| 12 | 20 | Moduł sterujący skrzynią biegów (automatyczny) |
| 13 | 10 | Monitorowanie ciśnienia w oponach |
| 14 | 5 | Moduł wspomagania parkowania tyłem (opcja) |
| 15 | 5 | Moduł sterujący skrzynią biegów (automatyczny) |
| 16 | 30 | Pompa dachowa do kabrioletu (Volante) |
| 17 | 5 | Lampki bagażnika / Oświetlenie gniazda zasilania bagażnika |
| 18 | 30 | Wzmacniacz dźwięku |
| 19 | 5 | Zapasowy |
| 20 | 10 | Zawór odpowietrzający kanistra |
| 21 | 30 | Silniki zamka pokrywy kabrioletu (Volante) |
| 22 | 20 | Zawór obejściowy wydechu i pompa próżniowa |
