Volvo XC60 (2017-2018) – skrzynka bezpieczników

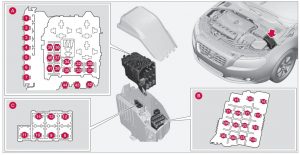

Volvo XC60 (2017-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo XC60 (2017-2018) to bezpiecznik 22 w skrzynce bezpiecznikowej w schowku.

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Pozycja	Opis	Ampery [A]
1	Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem A	50
2	Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem	50
3	Wyłącznik automatyczny: centralny moduł elektryczny w bagażniku A	60
4	Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem A	60
Reklama
5	Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem A	60
6	–	–
7	–	–
8	Przednia szyba czołowa *, strona kierowcy	40
9	Wycieraczki	30
10	–	–
11	Dmuchawa systemu klimatyzacji A	40
12	Przednia szyba czołowa *, strona pasażera	40
13	Pompa ABS	40
14	Zawory ABS	20
15	Spryskiwacze reflektorów	20
16	Aktywne poziomowanie świateł zakrętowych *	10
17	Centralny moduł elektryczny (pod schowkiem)	20
18	ABS	5
19	Regulowana siła kierowania *	5
20	Moduł sterujący silnika (ECM), skrzynia biegów, SRS	10
21	Podgrzewane dysze spryskiwaczy *	10
22	–	–
23	Panel oświetleniowy	5
24	–	–
Reklama
25	–	–
26	–	–
27	Cewki przekaźników	5
28	Dodatkowe światła *	20
29	Klakson	15
30	Cewki przekaźnika, moduł sterujący silnika (ECM)	10
31	Moduł sterujący – automatyczna skrzynia biegów	15
32	Sprężarka klimatyzacji (nie dotyczy silników 4-cylindrowych)	15
33	Cewki przekaźnika A / C, cewki przekaźników w zimnej strefie komory silnika dla Start / Stop	5
34	Przekaźnik rozrusznika A	30
35	Moduł sterujący silnika (silniki 4-cylindrowe), cewki zapłonowe (silniki 5-cylindrowe)	20
36	Moduł sterujący silnika (silniki 4-cylindrowe)	20
36	Moduł sterujący silnika (silniki 5-cylindrowe)	10
37	4-cyl. silniki: masowy miernik powietrza, termostat, zawór EVAP	10
37	5-cyl. silniki: układ wtryskowy, moduł sterujący silnika	15
Reklama
38	Sprężarka klimatyzacji (silniki 5-cyl.), Zawory silnika, czujnik poziomu oleju (tylko 5-cyl.)	10
38	Zawory silnika / pompa oleju / centralnie podgrzewana sonda lambda (silniki 4-cyl.)	15
39	Przednie / tylne podgrzewane czujniki tlenu (silniki 4-cylindrowe), zawór EVAP (silniki 5-cylindrowe), podgrzewane czujniki tlenu (silniki 5-cylindrowe)	15
40	Pompa oleju / nagrzewnica skrzyni korbowej / pompa płynu chłodzącego (silniki 5-cylindrowe)	10
40	Cewki zapłonowe (silniki 4-cylindrowe)	15
41	Wykrywanie wycieków paliwa (silniki 5-cylindrowe), moduł sterujący żaluzją chłodnicy (silniki 5-cylindrowe)	5
41	Wykrywanie wycieków paliwa, elektromagnes klimatyzacji (silniki 4-cyl.)	7,5
42	Pompa płynu chłodzącego (silniki 4-cyl.)	50
43	Wentylator chłodzący	60 lub 80 (silniki 4-cylindrowe)
43	Wentylator chłodzący	60 (silniki 5-cylindrowe)
44	Wspomaganie kierownicy	100
* – Opcja / wyposażenie dodatkowe, więcej informacji, patrz Wprowadzenie
A – Ta pozycja nie jest używana w pojazdach z opcjonalną funkcją Start / Stop

Bezpieczniki – schowek na rękawiczki

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

Pozycja	Opis	Ampery [A]
1	Wyłącznik automatyczny systemu Infotainment i bezpieczników 16-20	40
2	Spryskiwacze szyby przedniej	25
3	–	–
4	–	–
5	–	–
6	–	–
Reklama
7	Gniazdo 12 V (przestrzeń bagażowa)	15
8	Sterowanie w drzwiach kierowcy	20
9	Elementy sterujące w drzwiach pasażera	20
10	Elementy sterujące w prawych tylnych drzwiach pasażera	20
11	Elementy sterujące w lewych tylnych drzwiach pasażera	20
12	Napęd bezkluczykowy *	20
13	Fotel kierowcy z napędem *	20
14	Elektrycznie sterowane siedzenie pasażera z przodu *	20
15	–	–
16	Wyświetlacz systemu Infotainment	5
17	System audio-nawigacyjny: wzmacniacz, radio satelitarne SiriusXM ™ *	10
18	Moduł sterujący Sensus	15
19	Zestaw głośnomówiący Bluetooth	5
20	–	–
21	Laminowany dach panoramiczny * Dodatkowe oświetlenie, czujnik systemu klimatyzacji	5
22	Gniazda 12 V w konsoli między fotelami	15
23	Podgrzewane tylne siedzenie * (strona pasażera)	15
24	Podgrzewane tylne siedzenie * (po stronie kierowcy)	15
25	–	–
26	Podgrzewane siedzenie pasażera z przodu *	15
27	Podgrzewany fotel kierowcy *	15
28	Asystent parkowania * System informacji o martwym polu (BLIS) , kamera parkowania	5
29	Moduł sterujący napędu na wszystkie koła *	15
30	System aktywnego podwozia *	10

Pozycje: skrzynka bezpieczników B

Pozycja	Opis	Ampery [A]
1	Wycieraczka tylnej klapy	15
2	–	–
3	Dodatkowe oświetlenie przednie, sterowanie szybą w drzwiach kierowcy, elektrycznie regulowane fotele *	7,5
4	Tablica przyrządów	5
5	Adaptacyjny tempomat / ostrzeżenie o kolizji *	10
Reklama
6	Oświetlenie dodatkowe, czujnik deszczu , bezprzewodowy system sterowania HomeLink®	7,5
7	Moduł kierownicy	7,5
8	Centralne ryglowanie: drzwiczki wlewu paliwa	10
9	Elektrycznie podgrzewana kierownica *	15
10	Szyba przednia podgrzewana elektrycznie *	15
11	Odryglowanie tylnej klapy	10
12	Elektrycznie składane zagłówki tylnych siedzeń *	10
13	Pompa paliwowa	20
14	Panel sterowania systemem klimatyzacji	5
15	–	–
16	Alarm, pokładowy system diagnostyczny	5
17	Radio satelitarne *, wzmacniacz systemu audio	10
18	System poduszek powietrznych, czujnik wagi pasażera	10
19	System ostrzegania o kolizji *	5
20	Czujnik pedału przyspieszenia, funkcja automatycznego przyciemniania lusterek, podgrzewane tylne siedzenia *	7,5
21	–	–
22	Światła stopu	5
23	Siłownik szyberdachu *	20
24	Immobiliser	5

Bezpieczniki – przestrzeń ładunkowa / bagażnik

Volvo XC60 – bezpieczniki – bagażnik / przestrzeń ładunkowa

Pozycja	Opis	Ampery [A]
1	Elektryczny hamulec postojowy (lewa strona)	30
2	Elektryczny hamulec postojowy (prawa strona)	30
3	Ogrzewana szyba tylna	30
4	Gniazdo przyczepy 2 *	15
5	Elektrycznie sterowana klapa tylna *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
Reklama
11	Gniazdo przyczepy 1 *	40
12	–	–

Bezpieczniki – strefa zimna komory silnika (tylko Start / Stop) – Opcja w wersji 4-cyl. silniki

Volvo XC60 – bezpieczniki – komora silnika (tylko w zimnej strefie start / stop)

Pozycja	Opis	Ampery [A]
A1	Wyłącznik automatyczny: centralny moduł elektryczny w komorze silnika	175
A2	Wyłącznik automatyczny: skrzynki bezpieczników pod schowkiem na rękawiczki, centralny moduł elektryczny w bagażniku	175
1	–	–
2	Wyłącznik automatyczny: skrzynka bezpieczników B pod schowkiem na rękawiczki	50
3	Wyłącznik automatyczny: skrzynka bezpieczników A pod schowkiem na rękawiczki	60
4	Wyłącznik automatyczny: skrzynka bezpieczników A pod schowkiem na rękawiczki	60
5	Wyłącznik automatyczny: centralny moduł elektryczny w bagażniku	60
6	Dmuchawa systemu klimatyzacji	40
7	–	–
8	–	–
9	Przekaźnik rozrusznika	30
10	Dioda wewnętrzna	50
11	Akumulator pomocniczy	70
12	Centralny moduł elektryczny: napięcie odniesienia akumulatora pomocniczego, punkt ładowania akumulatora pomocniczego	15

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Pod którym numerem jest bezpiecznik zapalniczki w Volvo XC60 (2017-2018)?

W modelu Volvo XC60 (2017-2018) za ten obwód odpowiada pozycja 7 o wartości 15 A w skrzynce: pozycje: skrzynka bezpieczników a oraz pozycja 22 o wartości 15 A w skrzynce: pozycje: skrzynka bezpieczników a. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajduje się bezpiecznik spryskiwaczy w Volvo XC60 (2017-2018)?

W Volvo XC60 (2017-2018) tego obwodu pilnuje pozycja 15 o wartości 20 A w skrzynce: bezpieczniki – komora silnika, pozycja 21 o wartości 10 A w skrzynce: bezpieczniki – komora silnika, pozycja 2 o wartości 25 A w skrzynce: pozycje: skrzynka bezpieczników a. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik wycieraczek w Volvo XC60 (2017-2018)?

W modelu Volvo XC60 (2017-2018) znajdziesz go tutaj: pozycja 9 o wartości 30 A w skrzynce: bezpieczniki – komora silnika oraz pozycja 1 o wartości 15 A w skrzynce: pozycje: skrzynka bezpieczników b. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajdę bezpiecznik centralnego zamka w Volvo XC60 (2017-2018)?

W modelu Volvo XC60 (2017-2018) za ten obwód odpowiada pozycja 8 o wartości 10 A w skrzynce: pozycje: skrzynka bezpieczników b oraz pozycja 11 o wartości 10 A w skrzynce: pozycje: skrzynka bezpieczników b. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za wentylator chłodnicy w Volvo XC60 (2017-2018)?

W Volvo XC60 (2017-2018) tego obwodu pilnuje pozycja 43 o wartości 60 lub 80 (silniki 4-cylindrowe) A w skrzynce: bezpieczniki – komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika wspomagania kierownicy — gdzie jest w Volvo XC60 (2017-2018)?

W modelu Volvo XC60 (2017-2018) znajdziesz go tutaj: pozycja 44 o wartości 100 A w skrzynce: bezpieczniki – komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Jak znaleźć bezpiecznik radia w Volvo XC60 (2017-2018)?

W modelu Volvo XC60 (2017-2018) za ten obwód odpowiada pozycja 17 o wartości 10 A w skrzynce: pozycje: skrzynka bezpieczników a oraz pozycja 17 o wartości 10 A w skrzynce: pozycje: skrzynka bezpieczników b. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
