Rok produkcji: 2010.
Bezpiecznik zapalniczki (gniazdo zasilania) w Suzuki Grand Vitara (2010) to bezpiecznik D i F w skrzynce bezpiecznikowej na desce rozdzielczej.

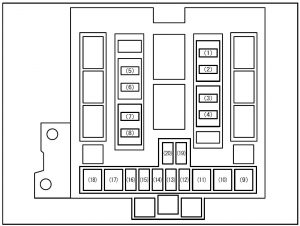

Suzuki Grand Vitara – schemat bezpieczników – główna skrzynka bezpieczników
| Nr | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Bezpiecznik sprężarki klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Bezpiecznik grzałki czujnika O2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Bezpiecznik silnika przepustnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Bezpiecznik automatycznej skrzyni biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 25 | Bezpiecznik tylnego odmgławiacza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Bezpiecznik klaksonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Bezpiecznik przedniego światła przeciwmgielnego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Bezpiecznik grzałki lusterka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 40 | Bezpiecznik silnika dmuchawy przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Bezpiecznik siłownika ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 50 | Bezpiecznik siłownika ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Główny bezpiecznik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Bezpiecznik świateł drogowych lewy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Bezpiecznik świateł drogowych prawy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Bezpiecznik reflektora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Bezpiecznik rozrusznika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Bezpiecznik zapłonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Bezpiecznik świateł mijania lewy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Bezpiecznik świateł mijania, prawy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bezpiecznik główny | Indywidualny bezpiecznik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LAMPA 60A | Światło główne, Akcesoria, Światło kopuły, Szyberdach, Światło awaryjne, Zamek drzwi, Tylne światło przeciwmgielne, Światło stopu, Światło tylne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50A IGN 2 | Wycieraczka / Spryskiwacz, Elektryczna szyba, Ogrzewanie siedzenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40A 4WD | Siłownik 4WD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30A RDTR 1 | Wentylator chłodnicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30A RDTR 2 | Wentylator chłodnicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Suzuki Grand Vitara – schemat bezpieczników – deska rozdzielcza
| Nr | Ampery [A] | Obwód chroniony | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a | 10 | Bezpiecznik lampy kopułkowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | 10 | Bezpiecznik światła stopu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d | 15 | Bezpiecznik gniazda akcesoriów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| e | 10 | Bezpiecznik tempomatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| f | 15 | Bezpiecznik gniazda cygara lub akcesoriów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| g | 20 | Bezpiecznik wycieraczek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h | 15 | Sygnał zapłonu i bezpiecznik ogrzewania siedzenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| i | 10 | Bezpiecznik tylnej lampy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| j | 10 | Bezpiecznik sterownika ABS lub ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| k | 15 | Bezpiecznik poduszki powietrznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 15 | Bezpiecznik radiowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | 15 | Bezpiecznik światła niebezpiecznego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | 7,5 | Bezpiecznik sygnału rozrusznika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | 10 | Bezpiecznik modułu sterującego silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P. | 25 | Bezpiecznik silnika dachu otwieranego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | 25 | Zapasowy bezpiecznik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | 10 | Bezpiecznik światła tylnego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | 20 | Bezpiecznik siłownika zamka drzwi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T | 15 | Radio, zdalny bezpiecznik lusterka zewnętrznego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| U | 10 | Bezpiecznik miernika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V | 20 | Bezpiecznik cewki zapłonowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X | 30 | Bezpiecznik okna elektrycznego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W Suzuki Grand Vitara (2010) tego obwodu pilnuje pozycja d o wartości 15 A w skrzynce: bezpiecznik pod deską rozdzielczą. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Suzuki Grand Vitara (2010) znajdziesz go tutaj: pozycja 50A IGN 2 w skrzynce: bezpiecznik główny / bezpiecznik główny. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Suzuki Grand Vitara (2010) za ten obwód odpowiada pozycja 50A IGN 2 w skrzynce: bezpiecznik główny / bezpiecznik główny. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Suzuki Grand Vitara (2010) tego obwodu pilnuje pozycja LAMPA 60A w skrzynce: bezpiecznik główny / bezpiecznik główny oraz pozycja S o wartości 20 A w skrzynce: bezpiecznik pod deską rozdzielczą. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Suzuki Grand Vitara (2010) znajdziesz go tutaj: pozycja 30A RDTR 1 w skrzynce: bezpiecznik główny / bezpiecznik główny oraz pozycja 30A RDTR 2 w skrzynce: bezpiecznik główny / bezpiecznik główny. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Suzuki Grand Vitara (2010) za ten obwód odpowiada pozycja 1 o wartości 15 A w skrzynce: bezpiecznik główny / bezpiecznik główny. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Suzuki Grand Vitara (2010) tego obwodu pilnuje pozycja 19 o wartości 15 A w skrzynce: bezpiecznik główny / bezpiecznik główny oraz pozycja 20 o wartości 15 A w skrzynce: bezpiecznik główny / bezpiecznik główny. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Suzuki Grand Vitara (2010) znajdziesz go tutaj: pozycja L o wartości 15 A w skrzynce: bezpiecznik pod deską rozdzielczą oraz pozycja T o wartości 15 A w skrzynce: bezpiecznik pod deską rozdzielczą. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Suzuki Grand Vitara (2010) za ten obwód odpowiada pozycja 50A IGN 2 w skrzynce: bezpiecznik główny / bezpiecznik główny oraz pozycja X o wartości 30 A w skrzynce: bezpiecznik pod deską rozdzielczą. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Suzuki Grand Vitara (2010) tego obwodu pilnuje pozycja 7 o wartości 20 A w skrzynce: bezpiecznik główny / bezpiecznik główny oraz pozycja LAMPA 60A w skrzynce: bezpiecznik główny / bezpiecznik główny. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Suzuki Grand Vitara (2010) znajdziesz go tutaj: pozycja 50A IGN 2 w skrzynce: bezpiecznik główny / bezpiecznik główny oraz pozycja h o wartości 15 A w skrzynce: bezpiecznik pod deską rozdzielczą. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
