Seat Toledo (2012) – skrzynka bezpieczników

11/28/2023
Spis treści

Seat Toledo (2012) – schemat skrzynki bezpieczników

Bezpiecznik zapalniczki (gniazdo zasilania) w Seacie Toledo (2012) to bezpiecznik 47 w skrzynce bezpiecznikowej.

Rok produkcji: 2012

Bezpieczniki w desce rozdzielczej

Seat Toledo - schemat skrzynki bezpieczników - tablica rozdzielcza
Seat Toledo – schemat skrzynki bezpieczników – tablica rozdzielcza
Nr Opis
1 S – zapłon
2 Start/Stop
3 Tablica przyrządów;

Regulacja zasięgu świateł;

Telefon;

Czujnik poziomu oleju.
4 Jednostka sterująca ABS/ESC
Reklama
5 Silnik benzynowy: tempomat
6 Światło cofania (manualna skrzynia biegów)
7 Przełącznik;

Sterownik silnika;

Automatyczna skrzynia biegów.
8 Włącznik hamulca;

Włącznik sprzęgła;

Wentylator chłodzący.
9 Panel sterowania ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Podnośnik szyby elektrycznej;

Wentylator chłodnicy;

Dysze wycieraczek szyby przedniej.
10 Konwerter DC-DC
11 Sterowanie lusterkiem zewnętrznym
12 Jednostka sterująca haka holowniczego
13 Sterownik automatycznej skrzyni biegów;

Automatyczna skrzynia biegów.
14 Regulacja zasięgu świateł
15 –
16 Wspomaganie kierownicy;

Czujnik prędkości;

Sterownik silnika.
17 Radio (START-STOP);

Światło do jazdy dziennej.
18 Podgrzewane lustra
19 Wlot zapłonu
20 Sterownik silnika;

Sterownik pompy paliwa;

Pompa paliwa.
21 Światło cofania (automatyczna skrzynia biegów);

Światła przeciwmgielne z funkcją CORNER.
22 Panel sterowania ogrzewaniem;

Centrala klimatyzacji;

Telefon;

Ogólna tablica przyrządów;

Czujnik kąta skrętu kierownicy;

Kierownica wielofunkcyjna;

Blokada automatycznej skrzyni biegów.
23 Oświetlenie wewnętrzne;

Oświetlenie schowka podręcznego i bagażnika;

Światła boczne.
24 Centralna jednostka sterująca do pojazdu
Reklama
25 –
26 Wycieraczka tylnej szyby
27 –
28 Silnik benzynowy:

zawór AKF,

dodatkowe ogrzewanie.
29 Wtrysk;

Pompa płynu chłodzącego.
30 Pompa paliwa;

Zapłon;

Tempomat.
31 Sonda lambda
32 Wysokociśnieniowa pompa paliwowa;

Zawór ciśnieniowy.
33 Jednostka sterująca silnika
34 Sterownik silnika;

Pompa próżniowa.
35 Podświetlenie przycisków;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

Spryskiwacze reflektorów.
36 Główne belki
37 Tylne światła przeciwmgielne;

Przetwornica DC/DC.
38 Światła przeciwmgielne
39 Dmuchawa nagrzewnicy
Reklama
40 –
41 Podgrzewane przednie siedzenia
42 Ogrzewana szyba tylna
43 Klakson
44 Wycieraczki
45 Zamek tylnej klapy;

Centralny zamek.
46 Alarm
47 Zapalniczka;

Gniazdo zasilania w bagażniku.
48 ABS
49 Kierunkowskazy;

Światła hamowania.
50 Przetwornica DC-DC;

Radio.
51 Elektryczny podnośnik szyby

(kierowca + tylna lewa strona).
52 Elektryczna podnośnik szyby

(pasażer z przodu + prawa strona tylna).
53 Spryskiwacz szyby przedniej
54 Ogólna tablica przyrządów START-STOP;

Moduł pod kierownicą;

Kierownica wielofunkcyjna.
55 Sterownik automatycznej skrzyni biegów
56 Spryskiwacz reflektorów
57 Reflektor świateł mijania (lewa strona)
58 Światła mijania (prawa strona)

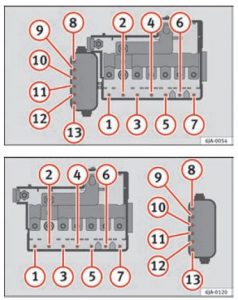

Bezpieczniki w komorze silnika (wersja 1 i wersja 2)

Seat Toledo – schemat skrzynki bezpieczników – komora silnika
Nr Opis
Reklama
1 Alternator
2 –
3 Wnętrze (wersja 1)
Moc bloku bezpieczników (wersja 2)
4 Dodatkowe ogrzewanie elektryczne (wersja 1)
Wnętrze (wersja 2)
5 Wnętrze
6 Wentylator chłodnicy;

Jednostka sterująca układu świec żarowych.
7 Elektryczno-hydrauliczne wspomaganie kierownicy
8 ABS
9 Wentylator chłodnicy
10 Automatyczna skrzynia biegów
11 ABS
12 Centralna jednostka sterująca
13 Dodatkowe ogrzewanie elektryczne
