Porsche Boxster (986) (1996-2004) – skrzynka bezpieczników

Porsche Boxster (986) (1996-2004) – schemat skrzynki bezpieczników

Rok produkcji: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Bezpiecznik zapalniczki (gniazdo zasilania) w Porsche Boxster (986) (1996-2004) to bezpiecznik D5 w skrzynce bezpiecznikowej.

Skrzynka bezpiecznikowa

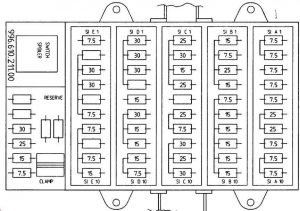

Porsche Boxster (986) – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
A1 7,5 do 1998:  Światła drogowe – prawo
15 od 1999:
Światło drogowe – Prawo
Światło drogowe – kontrola
A2 7,5 do 1998:  Światła drogowe – lewo
15 od 1999 r .:  Lewe światła drogowe
A3 7,5 Prawe światło obrysowe boczne
A4 7,5 Lewe światło obrysowe boczne
A5 7,5 do 1998:  Oświetlenie tablicy rejestracyjnej
15 od 1999:
Oświetlenie tablicy rejestracyjnej
Lokalizowanie oświetlenia
instrumentu oświetleniowego
A6 25 Podgrzewacz siedzenia
A7 25 Światło
przeciwmgielne Tylne światło przeciwmgielne
A8 7,5 Kanada:  Oświetlenie tablicy rejestracyjnej
A9 7,5 do 1998:  Prawe światła mijania
15 od 1999 r .:  Prawe światła mijania
A10 7,5 do 1998 r .:  Lewe światła mijania
15 od 1999 r .:  Lewe światła mijania
b
B1 15 Klaster przyrządów
Przycisk Tiptronic ASR E / A Przycisk
diagnostyczny
PSM (od 2001)
PSM (od 2001)
B2 7,5 do 1999:  Radio
15 od 2000: System
ostrzegania
przed zagrożeniami A.System kierunkowskazów
B3 25 Dwukolorowe rogi
B4 15 Komora silnika dmuchawy przekaźnika
B5 7,5 Światło cofania
Cu Memory (od 1998 r.)
Regulacja lusterek (od 1998 r.)
B6 15 Moc
górnych kierunkowskazów
Okno zasilania (od 1998 r.)
B7 15 Tempomat ze światłem stop
B8 15 CU Alarm-CL
CU ME
CU Tiptronic (od 1998)
B9 15 CU ABS / ASR
PSM (od 2001)
B10 15 Diagnostyka zestawu wskaźników
Regulacja lusterka (do 1997)
Regulacja pionowego celowania reflektorów (od 1999)
ALWR (od 2001)
Asystent parkowania (od 2001)
C1 25 do 1998:  Przekaźnik MFI-DI
od 1999:  Elektronika silnika
C2 30 do 1998:
Przekaźnikowy
czujnik tlenu przy zapłonie
od 1999: Czujnik tlenu podgrzewacza
wtrysku zapłonu
C3 15 CU CL / Alarm
Podnoszenie szyb (od 1998)
Światło wewnetrzne (od 1999)
C4 25 do 2000 r .:  Przekaźnikowa pompa paliwa
30 od 2000 r:  Pompa paliwa
C5 5 do 1999:  Nieużywany
od 2000:  Dmuchawa komory silnika, etap 1
C6 25 Wycieraczka
C7 7,5 Przewód sterujący Term.X
C8 30 do 1999 r .:  Wentylator chłodnicy prawy
40 od 2000 r .:  Wentylator chłodnicy prawy
C9 25 System czyszczenia reflektorów
C10 30 do 1999 r .:  Wentylator chłodnicy lewy
40 od 2000 r:  Wentylator chłodnicy lewy
D1 30 Podnoszenie szyb
D2 30 Odmgławiacz tylnej szyby / lusterko
D3 30 Rozkładany napęd górny
D4
D5 15 Zapalniczka
D6 30 Podgrzewacz przekaźnika
D7 15 do 1999 r .:
włącznik
świateł ostrzegawczych CU DME
od 2000 r .:  tylny spojler
D8 15 do 1999 r .:  Spoiler Przedłużenie
z 2000 r .:  Radio
7,5 od 2001:  Pakiet opcji Radio i Audio
D9 15 do 2000:  Pakiet opcji audio
od 2001:  Wzmacniacz DSP
D10 7,5 do 2000:  Punkt montażu do modernizacji  (ostrzeżenie maksymalnie 5A)
5 od 2001:  Punkt montażowy do modernizacji  (ostrzeżenie: maksymalnie 5A)
E1 7,5 Term.86s CU CL / Alarm (do 2000)
Term.86 CU CL / Alarm (od 2001) Klaster
radiowy Światła do jazdy dziennej (od 1999
E2 7,5 od 1998:  pamięć CU
E3 30 Fotel sterujący oparciem lewy
CU Memory (od 1998)
E 4 30 Sterowanie oparciem
fotela prawe
CU Memory (od 1998)
E5 7,5 od 1998:  InfoSystem
E6 7,5 Termin. 30 Telefon / Poręczna
nawigacja (od 1998)
ORVR (od 1999)
E7 7,5 System klimatyzacji
E8 7,5 od 1998:
Termin.15 Telefon / Handy
Navigation (2001)
InfoSystem
E9 7,5 do 1997:  Termin 15 Telefon / Handy
25 od 2001:  CU PSM
E10 15 do 1997:  CU Tiptronic
od 2001:  Przycisk PSM

Skrzynka przekaźników

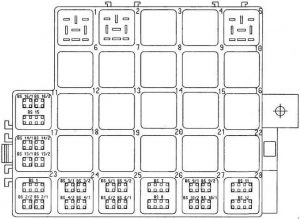

Porsche Boxster (986) – schemat skrzynki bezpieczników – skrzynka przekaźników
Numer Opis Numer części
1
2
3 Flasher 111.953.227 D
4 Odmgławiacz tylnej szyby / lusterko 996.615.117.00
5 do 1997:  Przełączany głośnik telefoniczny
6 Światła do jazdy dziennej CU (podwójny przekaźnik) 996.515.111.00
7
8 Mycie reflektorów CU 996.618.113.00
9 Term.XE 141.951.253 B
10 Dwutonowy alarm 141.951.253 B
12 USA / JAPONIA:  Światło przeciwmgielne 431.951.253.G
13 Pompa paliwowa 996.615.101.00
14 CU Power Top (podwójny przekaźnik) 986.618.199.00
15
16 Przerywana kontrola wycieraczek 986.615.103.00
18 Uruchomienie Ogrzewanie 141.951.253 B
19 Wentylator chłodnicy 1 stopień 1 141.951.253 B
20 Wentylator chłodnicy 1 stopień 2 141.951.253 B
21 Wentylator chłodnicy 2 stopień 1 141.951.253 B
22 Wentylator chłodnicy 2 stopień 2 141.951.253 B

Skrzynka przekaźników 2

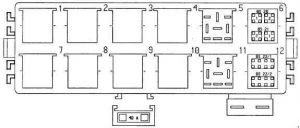

Porsche Boxster (986) – schemat skrzynki bezpieczników – skrzynka przekaźników
Numer Funkcja bezpiecznika Ampery [A]
Pompa powietrza wtórnego 40
Numer Przeznaczenie Numer części
1 Przekaźnik MFI + DI 141.951.253 B
2 do 1998:  Zapłon / czujnik tlenu
od 1999:  Zapłon / czujniki tlenu
141.951.253 B
3 Rozszerzenie spoilera 996.615.102.00
4 Sprężarka klimatyzacji 961.615.215,00
5
7 Uruchom blokadę 141.951.253 B
996.615.110,00
8 od 2000:  Dmuchawa komory silnika 996.615.102.00
9 Wycofanie spoilera 996.615.102.00
10 Pompa powietrza wtórnego 993.615.115.00
11

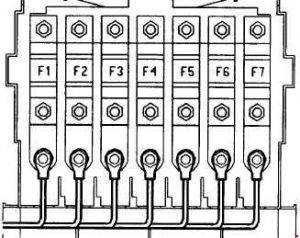

Porsche Boxster (986) – schemat skrzynki bezpieczników – skrzynka przekaźników
Numer Opis
1 PSM
2 Komputer pokładowy – Sieć 1
3 Komputer pokładowy – Sieć 2
4 Blokada zapłonu
5 Elektronika silnika
6 Komputer pokładowy – Sieć 3
7 PSM
