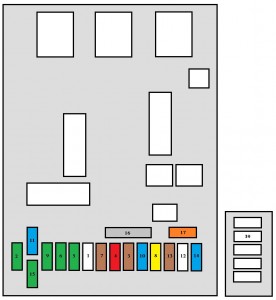

Peugeot 307 SW (2005) – skrzynka bezpieczników
Peugeot 307 SW (2005) – schemat bezpieczników
Rok produkcji: 2005.
Bezpiecznik zapalniczki (gniazdo zasilania) w Roverze 75 to bezpiecznik 9 w skrzynce bezpiecznikowej.
Bezpieczniki tablicy rozdzielczej
| Bezpiecznik | Ampery [A] | |
| 1 | 10 | Tylne światło przeciwmgielne |
| 2 | 30 | Ryglowanie i superzamek |
| 3 | 5 | Zespół poduszek powietrznych i napinaczy |
| 4 | 10 | Przełącznik pedałów hamulca i sprzęgła, przełącznik poziomu płynu chłodzącego silnik, czujnik kąta kierownicy, gniazdo diagnostyczne, czujnik ESP, lusterko elektrochromatyczne, pompa filtru cząstek stałych |
| 5 | 30 | Elektryczne szyby przednie i dach panoramiczny zasłaniający zasilanie rolet, podgrzewane lusterka |
| 6 | 30 | Zasilanie tylnych szyb elektrycznych |
| 7 | 5 | Przednie i tylne oświetlenie sufitowe, lampki do czytania map, oświetlenie schowka podręcznego, ukryte sterowanie zasłoną |
| 8 | 20 | Sprzęt audio, audio / telefon, wyświetlacz wielofunkcyjny, syrena alarmowa, jednostka alarmowa, tylne gniazdo 12 V, skrzynka bezpieczników przyczepy |
| 9 | 30 | Przednie gniazdo 12 V. |
| 10 | 15 | Sterownik automatycznej skrzyni biegów, wyłącznik STOP |
| 11 | 15 | Gniazdo diagnostyczne, stacyjka niskoprądowa, filtr cząstek stałych |
| 12 | – | Nieużywany |
| 13 | 5 | Zasilanie skrzynki bezpieczników silnika, czujnik deszczu i jasności |
| 14 | 15 | Skrzynka bezpieczników przyczepy, tablica przyrządów, automatyczna klimatyzacja, poduszki powietrzne i zespół napinaczy |
| 15 | 30 | Dostawa zamków i superzłoków |
| 16 | – | Bocznik PARC |
| 17 | 40 | Ogrzewana tylna szyba |
| 39 | 20 | Podgrzewane siedzenia kierowcy i pasażera |
Bezpieczniki komory silnika (obok akumulatora)
| Bezpiecznik | Ampery [A] | Opis |
| MF1 * | 30 | Zespół wentylatora 200 W. |
| 50 | Zespół wentylatora 400 W i 460 W. | |
| MF2 * | 30 | Pompa ABS / ESP |
| MF3 * | 80 | Zawory elektromagnetyczne ABS / ESP |
| MF4 * | 80 | Zasilanie interfejsu wbudowanych systemów |
| MF5 * | 50 | Zasilanie interfejsu wbudowanych systemów |
| MF6 * | 50 | Skrzynka bezpieczników w przedziale pasażerskim |
| MF8 * | 70 | Zespół elektropompy wspomagania kierownicy |
| Bezpiecznik | Ampery [A] | Opis |
| 1 | 20 | Zasilanie modułu sterującego silnika i przekaźników szybkich zespołu wentylatora |
| 2 | 15 | Klakson |
| 3 | 10 | Wycieraczka do spryskiwaczy z przodu iz tyłu |
| 4 | 20 | Spryskiwacz reflektorów |
| 5 | 15 | Pompa paliwa i zawór elektromagnetyczny opróżniania kanistra |
| 6 | 10 | Sterownik automatycznej skrzyni biegów, blokada dźwigni automatycznej skrzyni biegów, przycisk sterowania, przekaźnik wysokiej prędkości zespołu wentylatora |
| 7 | 10 | Jednostka sterująca ABS / ESP, jednostka sterująca zespołem elektropompy wspomagania kierownicy |
| 8 | 20 | Stacyjka |
| 9 | 10 | Dodatkowa jednostka grzewcza (Diesel), przełącznik poziomu płynu chłodzącego |
| 10 | 30 | Siłowniki sterownika silnika (cewka zapłonowa, elektrozawory, sondy lambda, sterowniki, wtryskiwacze) |
| 11 | 40 | Dmuchawa klimatyzacji |
| 12 | 30 | Niskie / wysokie obroty wycieraczek szyby przedniej |
| 13 | 40 | Wbudowane zasilanie interfejsu systemu (zapłon dodatni) |
| 14 | 30 | Pompa powietrza (2 litry benzyny) |
| 15 | 10 | Prawe światło drogowe |
| 16 | 10 | Lewe światło drogowe |
| 17 | 15 | Światło mijania lewe |
| 18 | 15 | Światło mijania prawe |
