Lancia Musa (2007-2012) – skrzynka bezpieczników

Lancia Musa (2007-2012) – schemat skrzynki bezpieczników

Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012.


Bezpiecznik zapalniczki (gniazdo zasilania) w Lancia Y (1996-2003) to bezpiecznik F44 w skrzynce bezpiecznikowej na desce rozdzielczej.

Skrzynka bezpieczników na desce rozdzielczej

Lancia Musa – bezpieczniki – deska rozdzielcza
Opis Bezpiecznik Ampery [A]
Światła mijania prawe F12 15
Lewe światło mijania,

urządzenie do ustawiania świateł przednich

F13 15
Światła cofania,


cewki przekaźnika skrzynki sterowniczej komory silnika,

komputer nadwozia

F31 7,5
+30 Sterowniki drzwi kierowcy / pasażera (*) F32 15
Lewe tylne okno elektryczne F33 20
Prawe tylne okno elektryczne F34 20
+15 Tempomat, sygnał z włącznika pedału hamulca do centralek (*) F35 7,5
+30 Ustawienie wstępne dla jednostki sterującej przyczepy,

zamki tylne, zamki przednie ze sterownikiem jednych drzwi (*)

F36 20
+15 Trzecie światło stop, tablica przyrządów, światła stop (*) F37 10
Odblokowywanie rozruchu F38 15
+30 gniazdo diagnostyczne EOBD,

nagłośnienie, nawigator,

jednostka kontroli ciśnienia w oponach (*)

F39 10
Ogrzewana szyba tylna F40 30
Podgrzewane lusterka boczne F41 7,5
+15 centralka ABS / ESP (*) F42 7,5
Wycieraczka / spryskiwacz szyby przedniej F43 30
Zapalniczka / gniazdo prądu w tunelu F44 20
Podgrzewane siedzenia F45 15
Gniazdo prądu rozruchowego F46 20
Zasilanie sterownika drzwi kierowcy

(okno elektryczne, zamek)

F47 20
Zasilanie centrali sterującej drzwiami pasażera

(okno elektryczne, zamek)

F48 20
+15 mediów (lampki kontrolne lewej i centralnej deski rozdzielczej,

lusterka elektryczne,

podgrzewane oświetlenie kontrolne siedzenia,

ustawienie radiotelefonu,

nawigacja

czujniki deszczu / światła dziennego,

centralka czujników parkowania,

oświetlenie sterujące szyberdachem) (*)

F49 7,5
Jednostka sterująca poduszką powietrzną F50 7,5
+15 Jednostka kontroli ciśnienia w oponach,

sterowanie ECO / Sport (*)

F51 7,5
Wycieraczka / spryskiwacz tylnej szyby F52 15
+30 Kierunkowskazy, światła awaryjne,

tablica przyrządów (*)

F5 10

(*) +30 = zacisk dodatni dyrektywy akumulatora (nie pod kluczem)

(*) +15 = dodatni zacisk pod kluczem

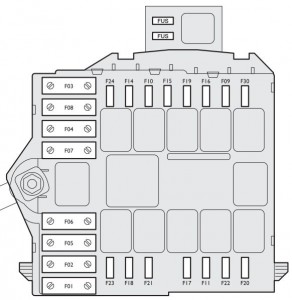

Skrzynka bezpieczników w pobliżu akumulatora

Lancia Musa – bezpieczniki – komora silnika
Opis Bezpiecznik Ampery [A]
Jednostka sterująca na desce rozdzielczej 1 F1 70
Jednostka sterująca wspomaganiem kierownicy F2 70
Stacyjka F3 20
Jednostka sterująca na desce rozdzielczej 2 F4 50
Jednostka sterująca ABS / ESP F5 50
Wentylator elektryczny chłodnicy

(niska prędkość) (wszystkie wersje)

F6 30
Wentylator elektryczny chłodnicy

(wysoka prędkość)

(wszystkie wersje z wyjątkiem 1.4 16V podgrzewanego)

F7 40
Wentylator elektryczny klimatyzacji F8 30
Spryskiwacz reflektorów F9 20
Róg F10 15
Usługi wtórne wtrysku elektronicznego F11 15
Prawe światło drogowe F14 10
Lewe światło drogowe F15 10
Podstawowe usługi wtrysku elektronicznego F17 10
+30 Sterownik silnika /

wyłącznik zdalnego sterowania wentylatora chłodnicy

(1.9 Multijet) (*)

F18 7,5
Kompresor F19 7,5
Podgrzewany filtr oleju napędowego (Multijet) F20 30
Pompa paliwowa F21 15
Podstawowe usługi wtrysku elektronicznego (1.4 16V) F22 15
Podstawowe usługi wtrysku elektronicznego (Multijet) F22 20
Pompa oleju skrzyni biegów z podwójnym układem zasilania F23 15
Podwójny zasilacz skrzynki bezpiecznikowej gearbox (+ kluczyk) F 16 7,5
+15 Elektryczne wspomaganie kierownicy (*) F24 7,5
Przednie światła przeciwmgielne F30 15

(*) +30 = zacisk dodatni dyrektywy akumulatora (nie pod kluczem)

(*) +15 = dodatni zacisk pod kluczem

Opcjonalna skrzynka bezpieczników (na wsporniku pomocniczym)

Opis Bezpiecznik Ampery [A]
+30 Zewnętrzny wzmacniacz radiowy (*) F34 15
+30 Szyberdach (*) F58 20

(*) +30 = zacisk dodatni dyrektywy akumulatora (nie pod kluczem)

(*) +15 = dodatni zacisk pod kluczem

Bezpieczniki na zewnątrz skrzynki bezpieczników komory silnika

Opis Bezpiecznik Ampery [A]
Pompa ze skrzynią biegów o podwójnym układzie zasilania F01 30
Ogrzewanie świec żarowych (Multijet) F04 50

(*) +30 = zacisk dodatni dyrektywy akumulatora (nie pod kluczem)

(*) +15 = dodatni zacisk pod kluczem
