Jaguar E-Pace (2018-2020) – skrzynka bezpieczników
Jaguar E-Pace – schemat skrzynki bezpieczników
Rok produkcji: 2018, 2019, 2020.

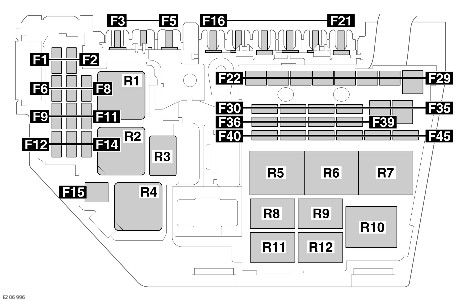

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKA
| Numer | Ampery [A] | Kolor bezpiecznika | Opis |
|---|---|---|---|
| 1 | 30 | Zielony. | Moduł sterujący silnika |
| 2 | 5 | Jasnobrązowy. | System sterowania zasilaniem elektrycznym. |
| 3* | 80 | Przezroczysty. | System elektrycznego wspomagania kierowania (EPAS);
System sterowania silnikiem. |
| 4* | 60 | Niebieski. | Świece żarowe (tylko silniki wysokoprężne). |
| 5* | 100 | Fioletowy. | Chłodzenie silnika. |
| 6 | 15 | Niebieski. | System sterowania silnikiem. |
| 7 | 15 | Niebieski. | System sterowania silnikiem. |
| 8 | 15 | Niebieski. | System sterowania silnikiem. |
| 9 | 10 | Czerwony. | System sterowania silnikiem. |
| 10 | Czerwony. | System sterowania silnikiem. | |
| 10 | 5 | Jasnobrązowy. | Pompa paliwa. |
| 11 | 10 | Czerwony. | System sterowania silnikiem. |
| 12 | 10 | Czerwony. | System sterowania silnikiem. |
| 13 | – | – | – |
| 14 | 10 | Czerwony. | Chłodzenie silnika. |
| 10 | Czerwony. | System sterowania silnikiem. | |
| 15* | 40 | Pomarańczowy. | System sterowania silnikiem. |
| 16* | 100 | Fioletowy. | Dodatkowa nagrzewnica. |
| 17* | 60 | Niebieski. | Skrzynka bezpieczników w kabinie. |
| 18* | 60 | Niebieski. | Skrzynka bezpieczników w kabinie. |
| 19* | 60 | Niebieski. | Skrzynka bezpieczników w przestrzeni bagażowej. |
| 20* | 60 | Niebieski. | Skrzynka bezpieczników w przestrzeni bagażowej. |
| 21* | 60 | Niebieski. | System sterowania zasilaniem elektrycznym. |
| 22* | 30 | Zielony. | Wycieraczki szyby przedniej. |
| 23* | 40 | Pomarańczowy. | Skrzynka bezpieczników w kabinie. |
| 24* | 40 | Pomarańczowy. | Rozrusznik (tylko silniki wysokoprężne z automatyczną skrzynią biegów). |
| 25* | 40 | Pomarańczowy. | System zapobiegający blokowaniu kół (ABS). |
| 26* | 40 | Pomarańczowy. | System zapobiegający blokowaniu kół (ABS). |
| 27* | 40 | Pomarańczowy. | Skrzynka bezpieczników w kabinie. |
| 28* | 40 | Pomarańczowy. | Silnik dmuchawy nagrzewnicy. |
| 29* | 30 | Zielony. | Elektryczny hamulec przyczepy (tylko Australia). |
| 30 | 15 | Niebieski. | Zapasowy. |
| 31 | 15 | Niebieski. | Sygnały dźwiękowe. |
| 32 | 10 | Czerwony. | Zapasowy. |
| 33 | 5 | Jasnobrązowy. | Sygnał dźwiękowy;
Ogrzewanie przedniej szyby; Pompa paliwa. |
| 34* | 40 | Pomarańczowy. | Ogrzewanie przedniej szyby z lewej strony. |
| 35* | 40 | Pomarańczowy. | Ogrzewanie przedniej szyby z prawej strony. |
| 36 | 5 | Jasnobrązowy. | System sterowania silnikiem. Klimatyzacja. |
| 37 | 20 | Żółty. | Pompa paliwa. |
| 38 | 15 | Niebieski. | Moduł sterowania skrzynią biegów. |
| 39 | 10 | Czerwony. | Przednie światła przeciwmgielne. |
| 40 | 20 | Żółty. | Prawy reflektor. |
| 41 | 20 | Żółty. | Lewy reflektor. |
| 42 | – | – | – |
| 43 | – | – | – |
| 44 | – | – | – |
| 45 | – | – | – |

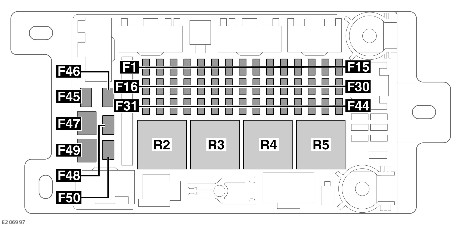

SKRZYNKA BEZPIECZNIKÓW KABINY
| Numer | Ampery [A] | Kolor bezpiecznika | Opis |
|---|---|---|---|
| 1 | 30 | Zielony. | Przedni fotel pasażera. |
| 2 | 30 | Zielony. | Fotel kierowcy. |
| 3 | 25 | Przezroczysty. | Moduł drzwi pasażera. |
| 4 | 25 | Przezroczysty. | Moduł drzwi kierowcy. |
| 5 | 5 | Jasnobrązowy. | Odblokowanie bez użycia klucza. |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | – | – | – |
| 9 | 5 | Jasnobrązowy. | System kontroli ciśnienia powietrza w oponach (TPMS). |
| 10 | 5 | Jasnobrązowy. | Sygnał z własnym zasilaniem. |
| 11 | 5 | Jasnobrązowy. | Zestaw wskaźników. |
| 12 | 20 | Żółty. | Układ paliwowy. |
| 13 | 5 | Jasnobrązowy. | Tylne fotele. |
| 14 | 5 | Jasnobrązowy. | Immobilizer pojazdu. |
| 15 | 5 | Jasnobrązowy. | Kierownica. |
| 16 | 20 | Żółty. | Odblokowanie bez użycia klucza. |
| 17 | 5 | Jasnobrązowy. | Przełącznik pedału hamulca. |
| 18 | 20 | Żółty. | Przednia osłona. |
| 19 | 20 | Żółty. | Ogrzewany lub klimatyzowany przedni fotel pasażera. |
| 20 | 5 | Jasnobrązowy. | Lusterko;
Kamera. |
| 21 | 5 | Jasnobrązowy. | Monitorowanie martwej strefy |
| 22 | 5 | Jasnobrązowy. | Kamera. |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | 10 | Czerwony. | Zestaw wskaźników. |
| 26 | 20 | Żółty. | Zapalniczka. |
| 27 | – | – | – |
| 28 | 10 | Czerwony. | Wyświetlacz HUD oraz wentylator. |
| 29 | 5 | Jasnobrązowy. | Inteligentny system programowania prędkości jazdy. |
| 30 | 20 | Żółty. | Elementy sterujące ogrzewaniem i klimatyzacją fotela kierowcy. |
| 31 | 5 | Jasnobrązowy. | Elektryczna pokrywa bagażnika. |
| 32 | 5 | Jasnobrązowy. | Moduł drzwi kierowcy. |
| 33 | 10 | Czerwony. | Wzmacniacz audio. |
| 34 | 15 | Niebieski. | System informacyjno-rozrywkowy. |
| 35 | 15 | Niebieski. | System informacyjno-rozrywkowy. |
| 36 | 10 | Czerwony. | Wyjście audio/wideo. |
| 37 | 15 | Niebieski. | Przełączniki fotela i pamięć. |
| 38 | 20 | Żółty. | Gniazdo zasilania akcesoriów w schowku między fotelami. |
| 39 | – | – | – |
| 40 | – | – | – |
| 41 | 10 | Czerwony. | Podgrzewana kierownica. |
| 42 | 5 | Jasnobrązowy. | Kierownica. |
| 43 | 20 | Żółty. | Układ ogrzewania i wentylacji. |
| 44 | – | – | – |
| 45 | 40 | Pomarańczowy. | Moduł sterujący nadwozia. |
| 46 | – | – | – |
| 47 | 40 | Pomarańczowy. | Moduł sterujący nadwozia. |
| 48 | – | – | – |
| 49 | 40 | Pomarańczowy. | System informacyjno-rozrywkowy, wzmacniacz. |
| 50 | 20 | Żółty. | Moduł wzmacniacza. |

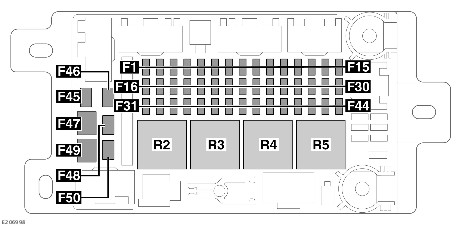

SKRZYNKA BEZPIECZNIKÓW PRZESTRZENI BAGAŻOWEJ
| Numer | Ampery [A] | Kolor bezpiecznika | Opis |
|---|---|---|---|
| 1 | 15 | Niebieski. | Wycieraczka tylnej szyby. |
| 2 | 20 | Żółty. | Wysuwane stopnie boczne. |
| 3 | 5 | Jasnobrązowy. | Układ telematyki. |
| 4 | 5 | Jasnobrązowy. | Nagrzewnica zasilana paliwem (FBH). |
| 5 | 25 | Przezroczysty. | Pompa paliwa. |
| 6 | 30 | Zielony. | Wspomaganie pokrywy bagażnika. |
| 7 | 5 | Jasnobrązowy. | Zapasowy. |
| 8 | – | – | – |
| 9 | 5 | Jasnobrązowy. | Zapasowy akumulator. |
| 10 | – | – | – |
| 11 | 25 | Przezroczysty. | Moduł prawych tylnych drzwi. |
| 12 | 20 | Żółty. | Przyczepa. |
| 13 | 5 | Jasnobrązowy. | Napęd na wszystkie koła (AWD). |
| 14 | 25 | Przezroczysty. | Moduł lewych tylnych drzwi. |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | 30 | Zielony. | Układ napędowy. |
| 20 | – | – | – |
| 21 | 20 | Żółty. | Gniazdo zasilania wyposażenia dodatkowego. |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | 5 | Jasnobrązowy. | Obliczanie głębokości brodzenia. |
| 25 | – | – | – |
| 26 | 20 | Żółty. | Moduł ogrzewania tylnego fotela. |
| 27 | 5 | Jasnobrązowy. | Szyby. |
| 28 | 5 | Jasnobrązowy. | Diagnostyka pojazdu. |
| 29 | – | – | – |
| 30 | – | – | – |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | 20 | Żółty. | Gniazdo zasilania przyczepy. |
| 34 | 10 | Czerwony. | Moduł sterowania elementami podwozia. |
| 35 | 30 | Zielony. | Układ napędowy. |
| 36 | 20 | Żółty. | Pompa paliwa. |
| 37 | – | – | – |
| 38 | 5 | Jasnobrązowy. | Zapasowy wentylator. |
| 39 | 20 | Żółty. | Zapasowe tylne sterowanie. |
| 40 | 10 | Czerwony. | Ładowarka USB. |
| 41 | 20 | Żółty. | Ogrzewanie prawego tylnego fotela. |
| 42 | 20 | Żółty. | Gniazdo zasilania wyposażenia dodatkowego w tylnej konsoli. |
| 43 | – | – | – |
| 44 | 30 | Zielony. | Ogrzewanie tylnej szyby. |
| 45 | – | – | – |
| 46 | – | – | – |
| 47 | 30 | Zielony. | Układ napędowy. |
| 48 | 30 | Zielony. | Rozkładany hak holowniczy. |
| 49 | – | – | – |
| 50 | 25 | Przezroczysty. | Nagrzewnica. |
