Volvo S60 (2012) – skrzynka bezpieczników
Volvo S60 II (2012) – schemat skrzynki bezpieczników
Rok produkcji: 2012.
Bezpieczniki zapalniczki (gniazda zasilania) w Volvo S60 to bezpiecznik nr 22 (gniazda 12 V w konsoli tunelu) w skrzynce bezpieczników „A” pod schowkiem i bezpiecznik nr 7 (tylne gniazdo 12 V) w skrzynka bezpieczników bagażnika.
Lokalizacja skrzynki bezpieczników
1) Komora silnika
2) Pod schowkiem skrzynka bezpieczników A (bezpieczniki ogólne)
3) Pod schowkiem skrzynka bezpieczników B (bezpieczniki modułu sterującego)
Znajduje się pod podszewką.
4) Bagażnik
Znajduje się za tapicerką po lewej stronie bagażnika.
5) Strefa zimna w komorze silnika (tylko Start/Stop)
Bezpieczniki – komora silnika
A – Górna komora silnika
B – Przednia komora silnika
C – Dolna komora silnika
| Nr | Opis | Ampery [A] |
| 1 | Wyłącznik obwodu | 50 |
| 2 | Wyłącznik obwodu | 50 |
| 3 | Wyłącznik obwodu | 60 |
| 4 | Wyłącznik obwodu | 60 |
| 5 | Wyłącznik obwodu | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Przednia szyba czołowa* | 40 |
| 9 | Wycieraczki | 30 |
| 10 | – | – |
| 11 | Dmuchawa systemu klimatyzacji | 40 |
| 12 | – | – |
| 13 | Pompa ABS | 40 |
| 14 | Zawory ABS | 20 |
| 15 | – | – |
| 16 | Aktywne poziomowanie świateł zakrętowych* | 10 |
| 17 | Centralny moduł elektryczny | 20 |
| 18 | ABS | 5 |
| 19 | Siła kierowania zależna od prędkości* | 5 |
| 20 | Moduł sterujący silnika (ECM);
Skrzynia biegów; SRS. |
10 |
| 21 | Podgrzewane dysze spryskiwaczy* | 10 |
| 22 | Pompa próżniowa
(silnik 5-cylindrowy) |
5 |
| 23 | Panel oświetleniowy | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Przekaźnik –
skrzynka komory silnika |
5 |
| 28 | Dodatkowe światła* | 20 |
| 29 | Klakson | 15 |
| 30 | Moduł sterujący silnika (ECM) | 10 |
| 31 | Moduł sterujący –
automatyczna skrzynia biegów. |
15 |
| 32 | Sprężarka klimatyzacji | 15 |
| 33 | Cewki przekaźników | 5 |
| 34 | Przekaźnik rozrusznika | 30 |
| 35 | Cewki zapłonowe | 20 |
| 36 | Moduł sterujący silnika | 10 |
| 37 | Układ wtryskowy;
Miernik masy powietrza; Moduł sterujący silnika. |
15 |
| 38 | Sprężarka klimatyzacji;
Zawory silnika; Moduł sterujący silnika. |
10 |
| 39 | Zawór EVAPl
Podgrzewana sonda lambda. |
15 |
| 40 | Pompa próżniowa;
Nagrzewnica wentylacyjna skrzyni korbowej (silnik 5-cylindrowy) |
10 |
| 41 | Wykrywanie wycieków paliwa | 5 |
| 42 | – | – |
| 43 | Wentylator chłodzący | 60
(silnik 5-cyl.) |
| 80
(silnik 6-cyl.) |
||
| 44 | Elektrohydrauliczne
wspomaganie kierownicy |
100 |
| * – Opcja / wyposażenie dodatkowe,
więcej informacji, patrz Wprowadzenie |
||
Bezpieczniki – schowek na rękawiczki
Skrzynka bezpieczników A : Ogólne bezpieczniki
Skrzynka bezpieczników B : Bezpieczniki modułu sterującego
Pozycje: skrzynka bezpieczników A
| Nr | Opis | Ampery [A] |
| 1 | Wyłącznik automatyczny –
system Infotainment |
40 |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | Napęd bezkluczykowy* (klamki drzwi) | 5 |
| 7 | – | – |
| 8 | Sterowanie w drzwiach kierowcy | 20 |
| 9 | Elementy sterujące w drzwiach pasażera | 20 |
| 10 | Elementy sterujące w prawych tylnych
drzwiach pasażera. |
20 |
| 11 | Elementy sterujące w lewych tylnych
drzwiach pasażera. |
20 |
| 12 | Napęd bezkluczykowy* | 7,5 |
| 13 | Fotel kierowcy z napędem* | 20 |
| 14 | Elektrycznie sterowane siedzenie
pasażera z przodu*. |
20 |
| 15 | Składane zagłówki tylnych siedzeń | 15 |
| 16 | Moduł sterujący Infotainment | 5 |
| 17 | System audio-nawigacyjnyl
Radio satelitarne Sirius*. |
10 |
| 18 | System Infotainment | 15 |
| 19 | Zestaw głośnomówiący Bluetooth | 5 |
| 20 | – | – |
| 21 | Elektryczny szyberdach*
Oświetlenie podłogowe; czujnik systemu klimatyzacji. |
5 |
| 22 | Gniazda 12 V. | 15 |
| 23 | Podgrzewane tylne siedzenie*
(strona pasażera). |
15 |
| 24 | Podgrzewane tylne siedzenie*
(po stronie kierowcy). |
15 |
| 25 | – | – |
| 26 | Podgrzewane siedzenie pasażera z przodu* | 15 |
| 27 | Podgrzewany fotel kierowcy * | 15 |
| 28 | Asystent parkowania*;
moduł sterujący zaczepu przyczepy*; kamera wspomagająca parkowanie*; System informacji o martwym polu (BLIS)*. |
5 |
| 29 | Moduł sterujący napędu na wszystkie koła* | 15 |
| 30 | System aktywnego podwozia* | 10 |
Pozycje: skrzynka bezpieczników B
| Nr | Opis | Ampery [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | Dodatkowe oświetlenie z przodu;
sterowanie szybą w drzwiach kierowcy; Fotele z elektryczną regulacją*; Bezprzewodowy system sterowania HomeLink®*. |
7,5 |
| 4 | Wyświetlacz informacji na tablicy przyrządów | 5 |
| 5 | Adaptacyjny tempomat;
Ostrzeżenie o kolizji* |
10 |
| 6 | Oświetlenie dodatkowe;
Czujnik deszczu. |
7,5 |
| 7 | Moduł kierownicy | 7,5 |
| 8 | Centralne zamknięcie:
drzwiczki wlewu paliwa. |
10 |
| 9 | – | – |
| 10 | Spryskiwacz szyby przedniej | 15 |
| 11 | Bagażnik otwarty | 10 |
| 12 | – | 10 |
| 13 | Pompa paliwowa | 20 |
| 14 | Panel sterowania systemem klimatyzacji | 5 |
| 15 | – | – |
| 16 | Alarm;
Pokładowy system diagnostyczny. |
5 |
| 17 | – | – |
| 18 | System poduszek powietrznych;
Czujnik wagi pasażera. |
10 |
| 19 | System ostrzegania o kolizji* | 5 |
| 20 | Pedał przyspieszenia;
Funkcja automatycznego przyciemniania lusterek; Podgrzewane tylne siedzenia*. |
7,5 |
| 21 | – | – |
| 22 | Światła stopu | 5 |
| 23 | Siłownik szyberdachu * | 20 |
| 24 | Immobiliser | 5 |

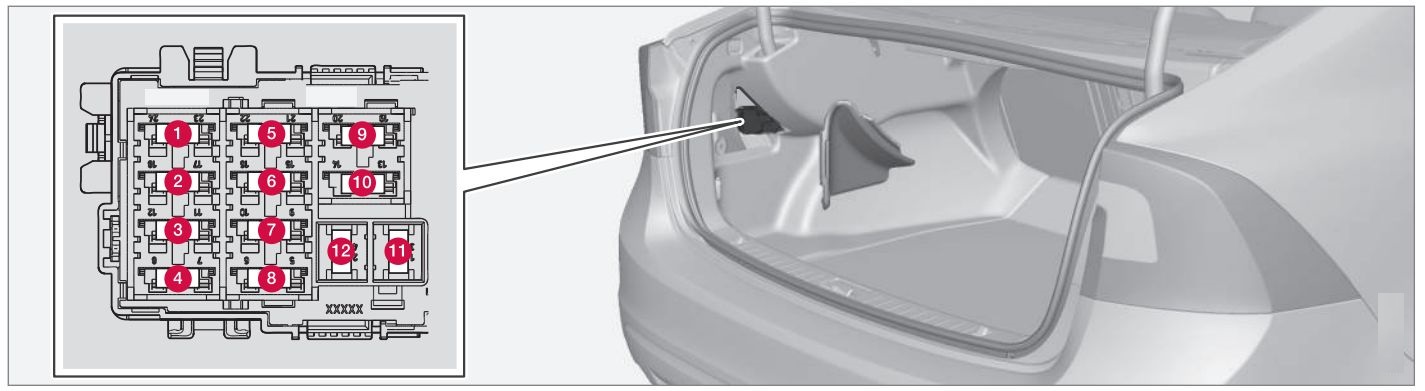

Bezpieczniki – przestrzeń ładunkowa
| Nr | Opis | Ampery [A] |
| 1 | Elektryczny hamulec postojowy
(lewa strona). |
30 |
| 2 | Elektryczny hamulec postojowy
(prawa strona). |
30 |
| 3 | Ogrzewana szyba tylna | 30 |
| 4 | Gniazdo przyczepy 2* | 15 |
| 5 | – | – |
| 6 | Gniazdo 12 V w bagażniku | 15 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Gniazdo przyczepy 1* | 40 |
| 12 | – | – |
